前言

使用的ros版本为Noetic版本，基于Ubuntu20.04.6

ros是什么

ROS：Robot Operating System
包括了四个part：通信机制、开发工具、应用功能、生态系统
这种模式旨在提高机器人研发中的软件复用率

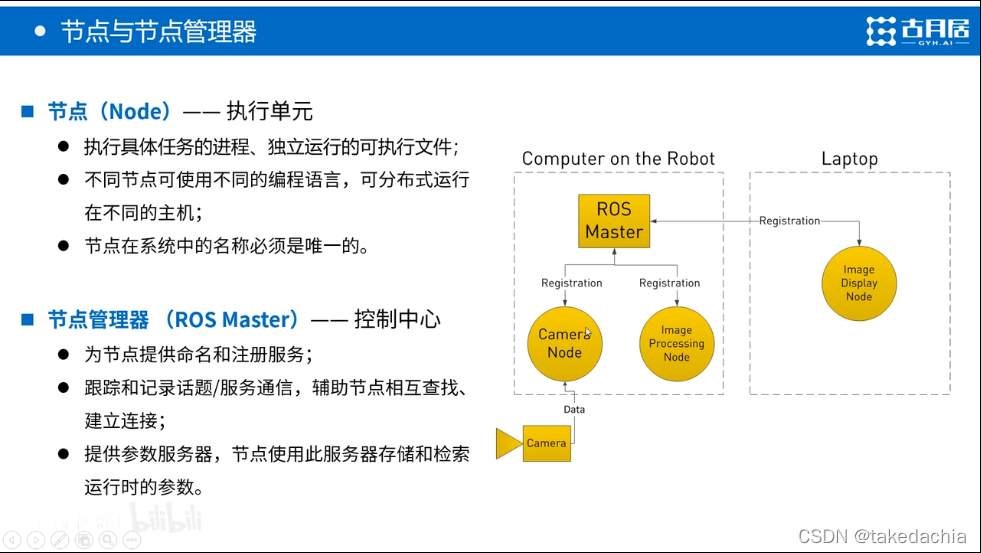

节点(Node) 与节点管理器(Node Master)

2.通信模式之一——Topic模式

Message：定义数据的类型，具有一定的数据结构定义
单向的，可多次

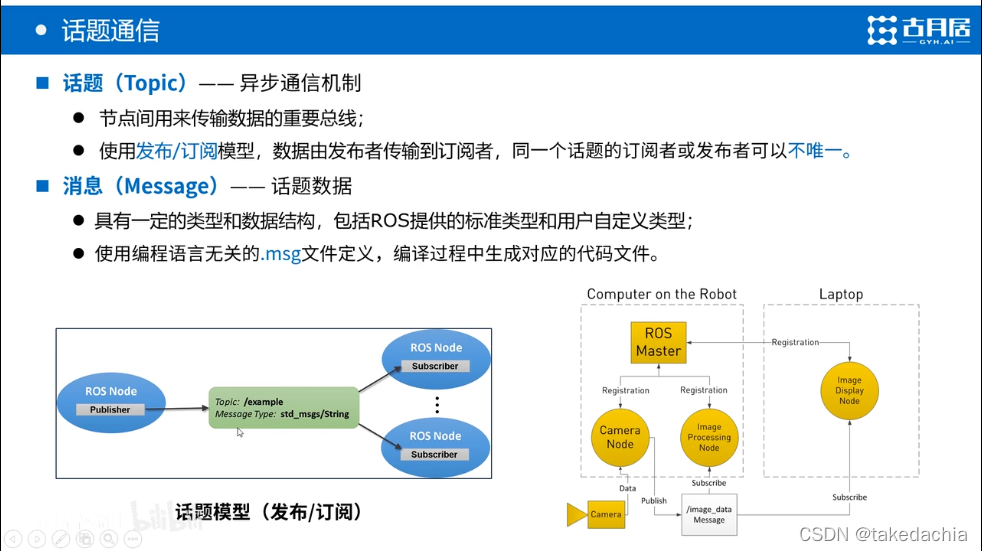

数据的管道称为Topic（话题）
使用发布&订阅模型，右下图显示了Camera Node是发布者，图像处理节点和图像显示节点是订阅者。
话题的消息的接口使用 .msg 文件定义

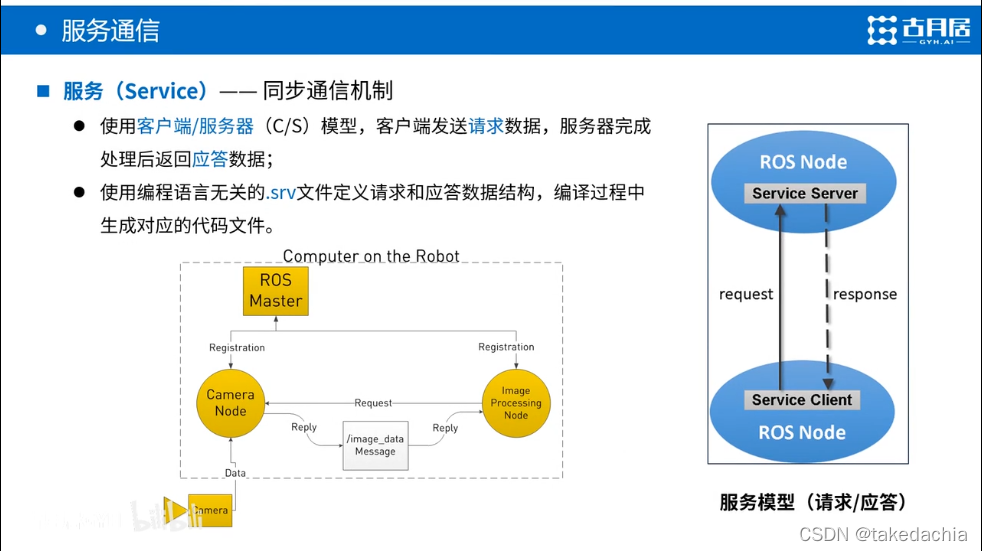

通信模式之二——Service模式

在这里插入图片描述

C/S模型
带有反馈的机制
双向的，来往一次
如左下图，图像处理节点向Camera节点发出请求（比如上调图像分辨率），Camera节点上调分辨率后向图像处理节点发出反馈。
服务的数据内容可用 .srv 自定义

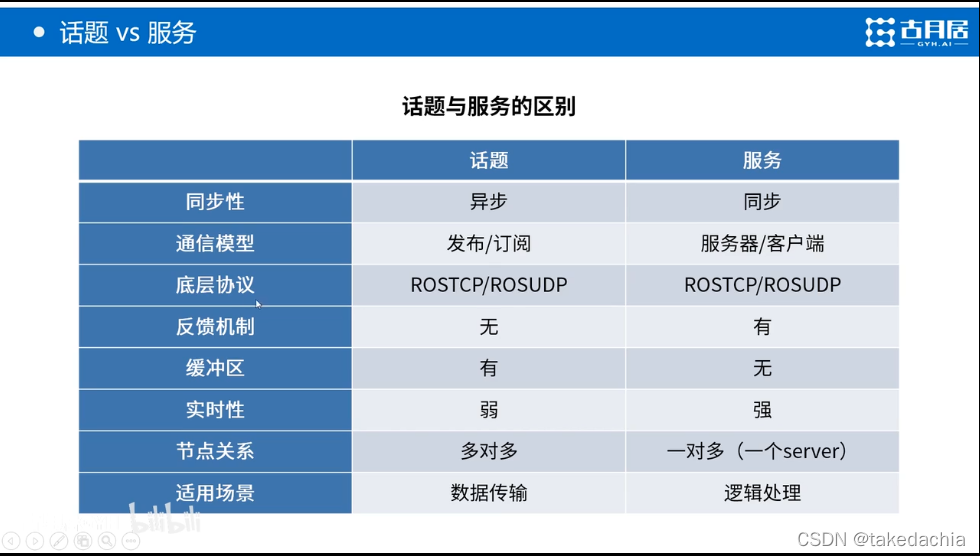

两者对比

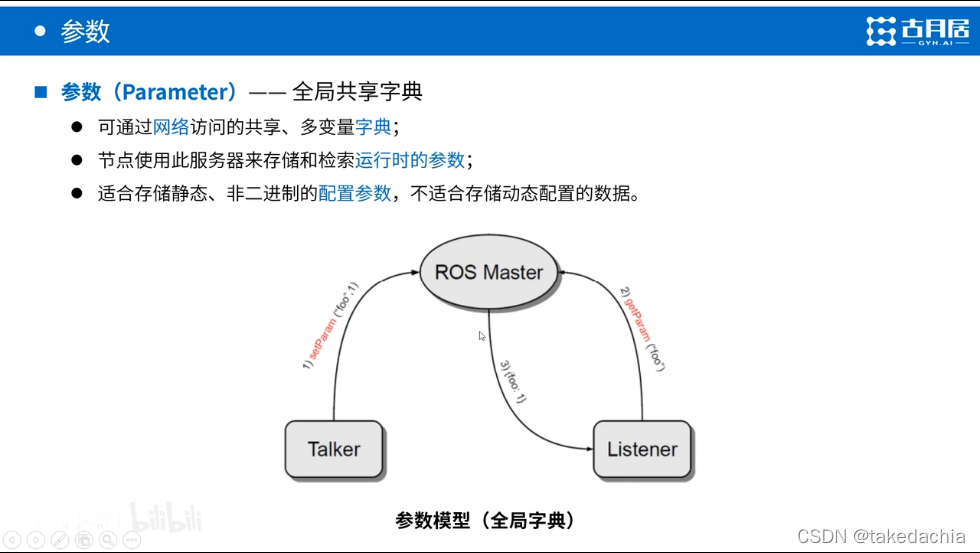

参数(Parameter)

在这里插入图片描述

参数是一个“字典”
存储在ROS Master服务器，节点可以对参数存储、检索、更新（如图）
适合静态存储、非二进制

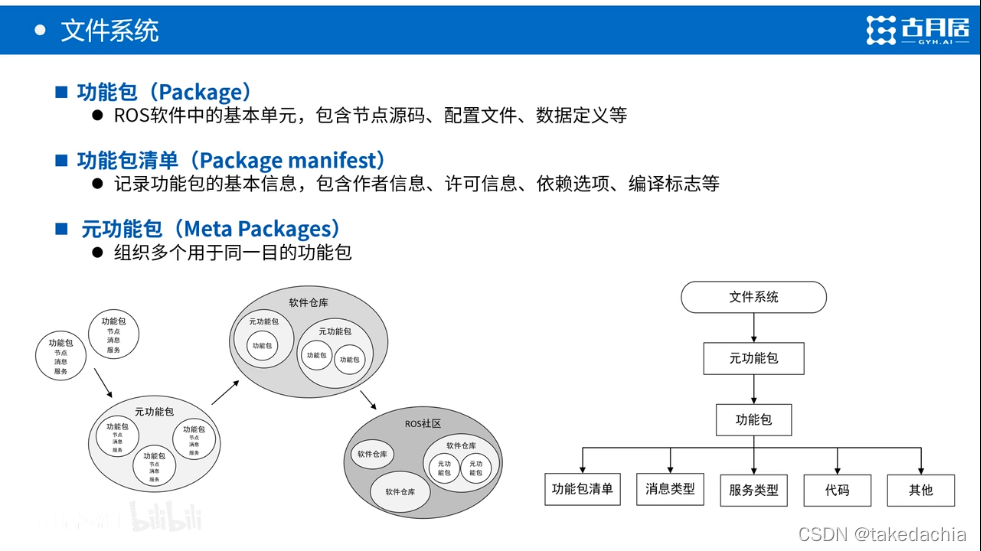

文件系统

在这里插入图片描述

文件系统代表了代码的结构

ROS命令行工具

回顾第一个小海龟程序

打开小海龟程序：
终端，启动ROS Master：

roscore

终端2，启动小海龟仿真器：
（输入rosrun turtlesim，敲两下Tab健可查看该命令下有哪些功能）

1	rosrun turtlesim turtlesim_node

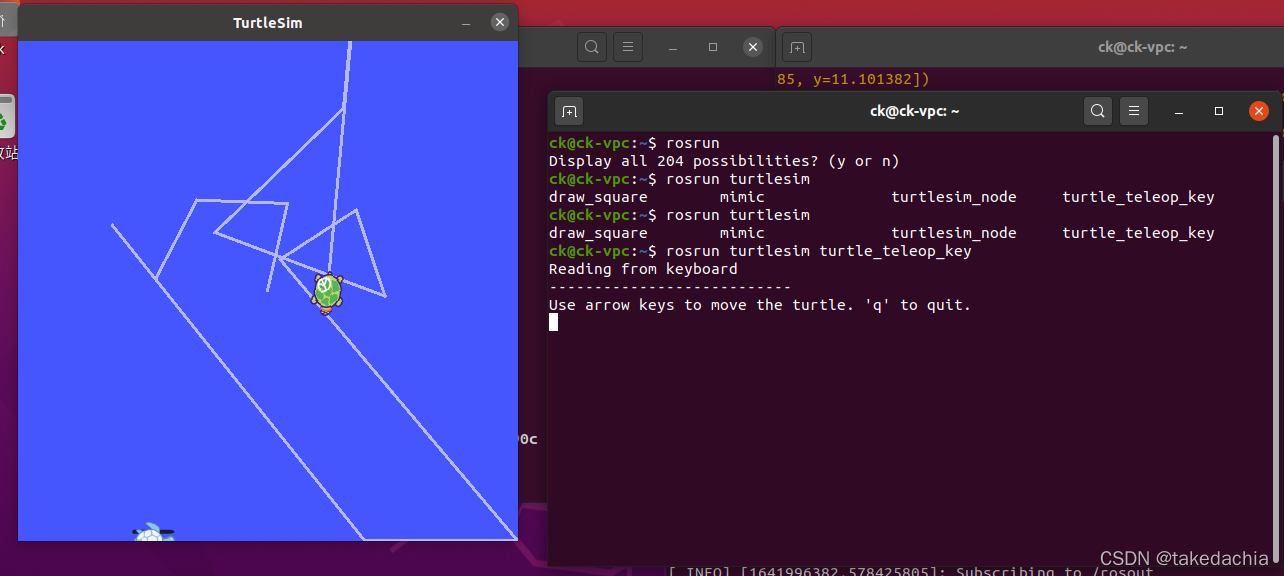

终端3，启动海龟控制节点：

1	rosrun turtlesim turtle_teleop_key

在这里插入图片描述

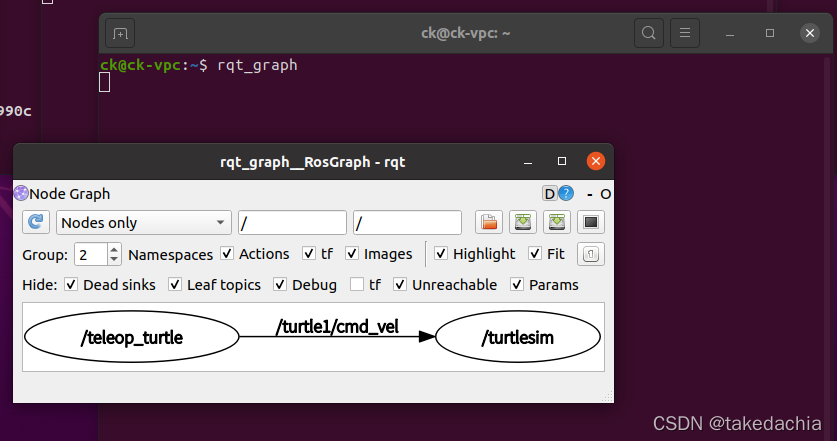

查看系统中的计算图：rqt_graph

新建终端窗口：

rqt_graph

可展示系统中运行的计算图：
在这里插入图片描述可以清晰地了解系统节点间通信的部分信息。
teleop_turtle节点（键盘控制节点）通过cmd_vel（topic）向turtlesim节点（海归仿真器节点）发出消息，使得小海龟移动。

rosnode

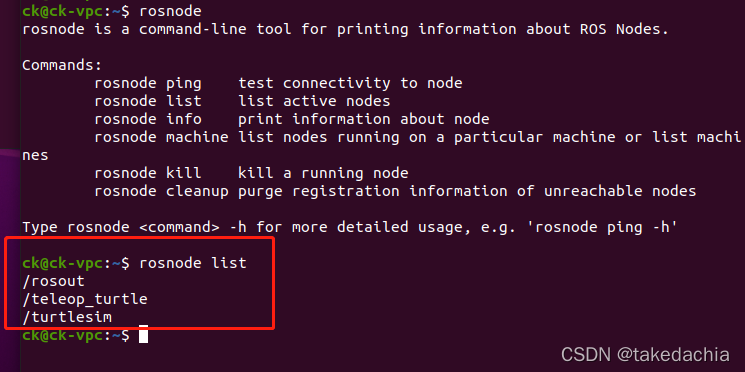

显示节点列表：rosnode list

在这里插入图片描述可以看到有3个节点。

查看节点信息：rosnode info

查看节点的具体信息：rosnode info /节点名

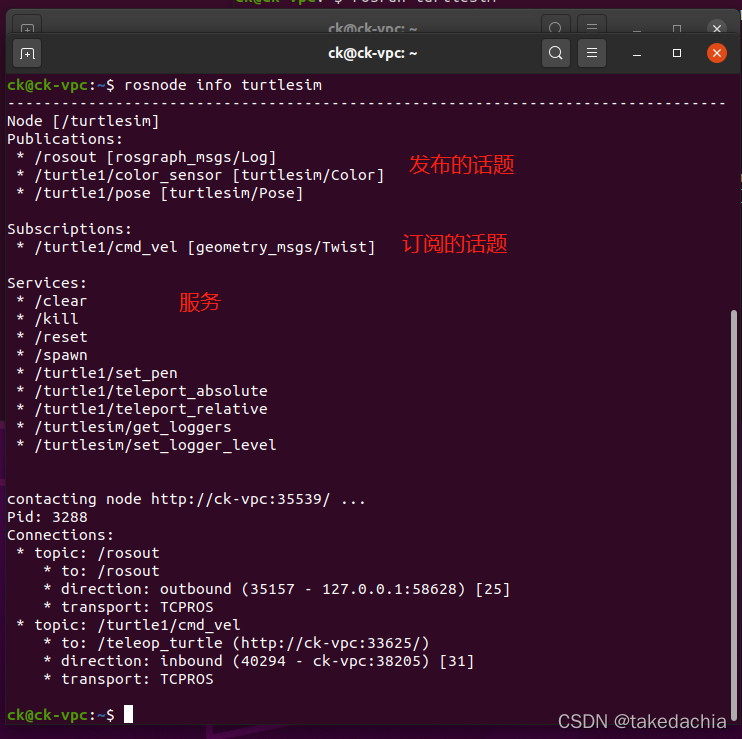

我们查看海龟仿真器节点/turtlesim的信息：
在这里插入图片描述
可以看到海龟仿真器节点/turtlesim自己有一些发布和订阅，也有一些服务。

rostopic

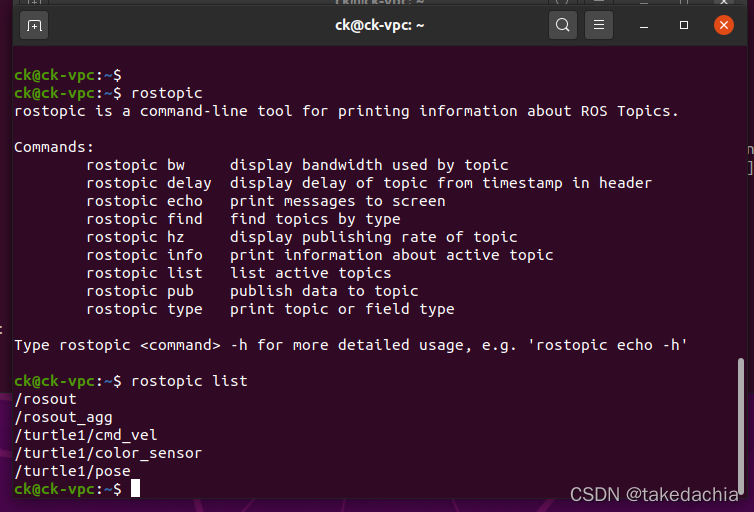

显示topic列表：rostopic list

在这里插入图片描述

手动发布数据给topic

我们来手动发布数据给topic来控制海龟移动，使用rostopic pub
上图我们看到小海龟是通过/cmd_vel这个topic进行发布信息而移动的，这次我们通过手动publish数据给这个topic来控制小海龟移动。
格式：rostopic pub (参数) 话题名消息数据结构 “具体数据”
例，我们输入：（我们可以使用Tab键让我们自动填充数据，使用方向键←→移动到指定位置修改数据，比如我们把x的0.0改成了1.0）

rostopic pub /turtle1/cmd_vel geometry_msgs/Twist "linear:
  x: 1.0
  y: 0.0
  z: 0.0
angular:
  x: 0.0
  y: 0.0
  z: 0.0"

小海龟沿着正前方向移动了1单位，我们再使用参数-r 5移动5次，小海龟就撞上了南墙。
Ctrl+C就可以终止。
在这里插入图片描述

rosmsg

查看消息数据结构

上例我们使用了消息数据结构定义了一个消息传给topic，我们可以查看有哪些消息数据结构。
查看消息数据结构使用：rosmsg show …
在输入过程中，我们可以勤使用Tab键查看或填充内容。

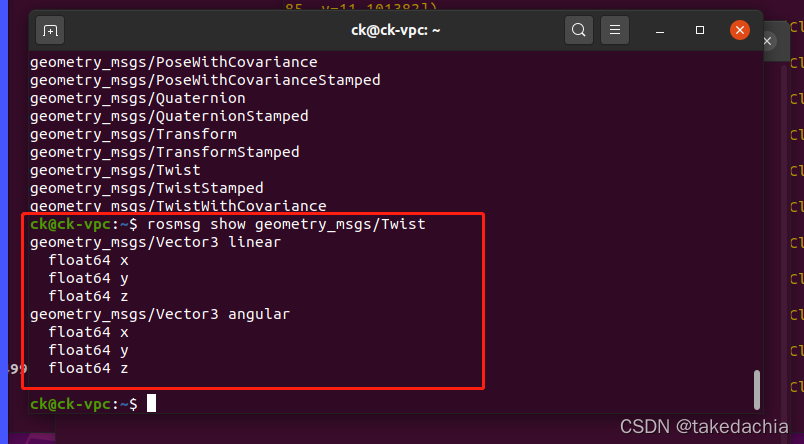

在这里插入图片描述我们可以看到geometry_msgs/Twist数据结构的内容。

使用服务通信方式：rosservice

上例我们使用了向topic传msg来控制节点，这次我们试试第二种通信方式service。

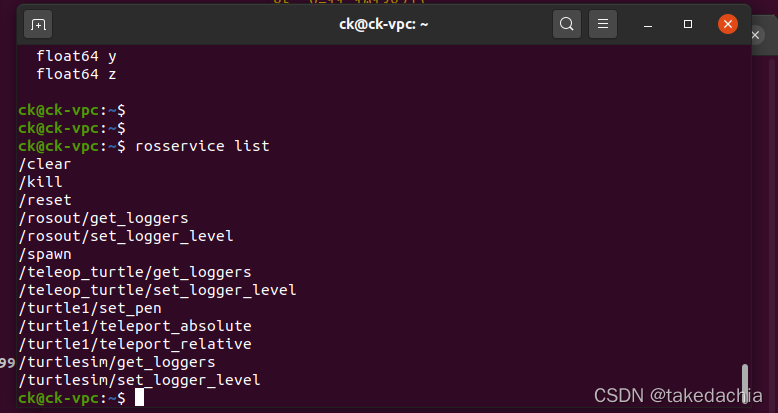

查看服务列表：rosservice list

在这里插入图片描述

手动通过服务来进行操作

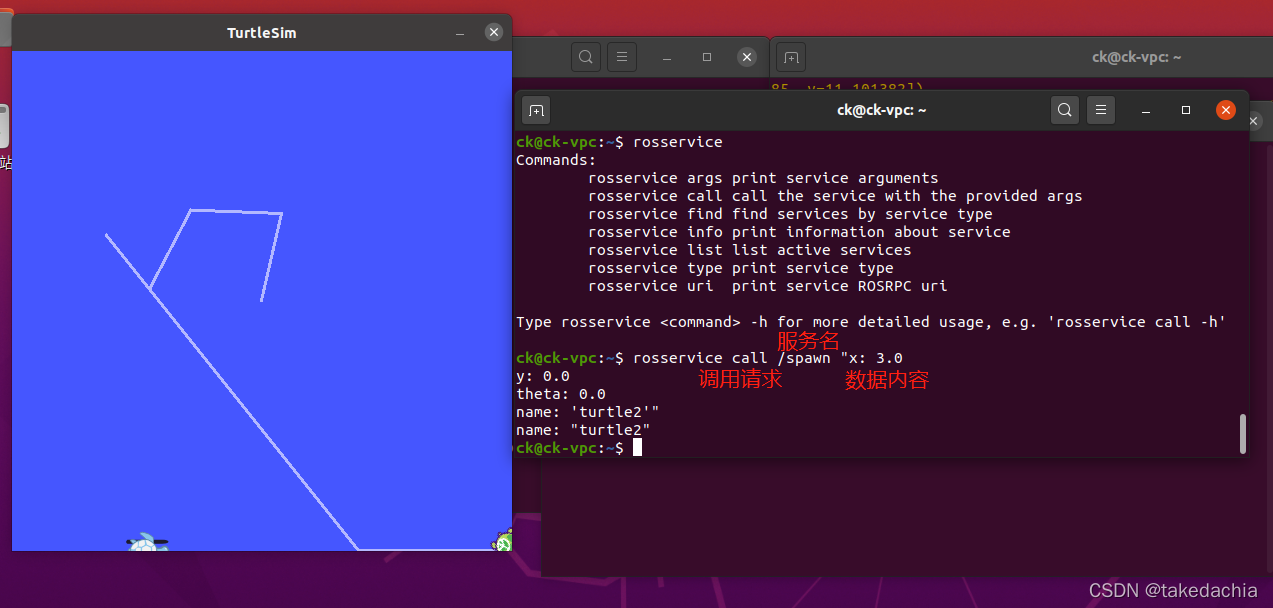

这次我们通过人工产生服务（service）来诞生一只新海龟，使用rosservice call /spawn …
在服务列表中，有个/spawn服务，可以产生一只新的海龟。
格式：rosservice call (参数) 服务名 “具体数据”
在这里插入图片描述
这时我们再输入rostopic list，可以看到turtle2已经在topic里了。

话题记录和复现：rosbag

试想我们尝试让海龟以我们指定的路径移动了一回，我们想要把它记录下来，拷贝到自己的实验室再复现出来，我们就可以使用话题记录功能。
常用命令：rosbag record -a -O 文件名
比如我们使用之前打开的键盘操作器让海龟移动一圈并记录下来：

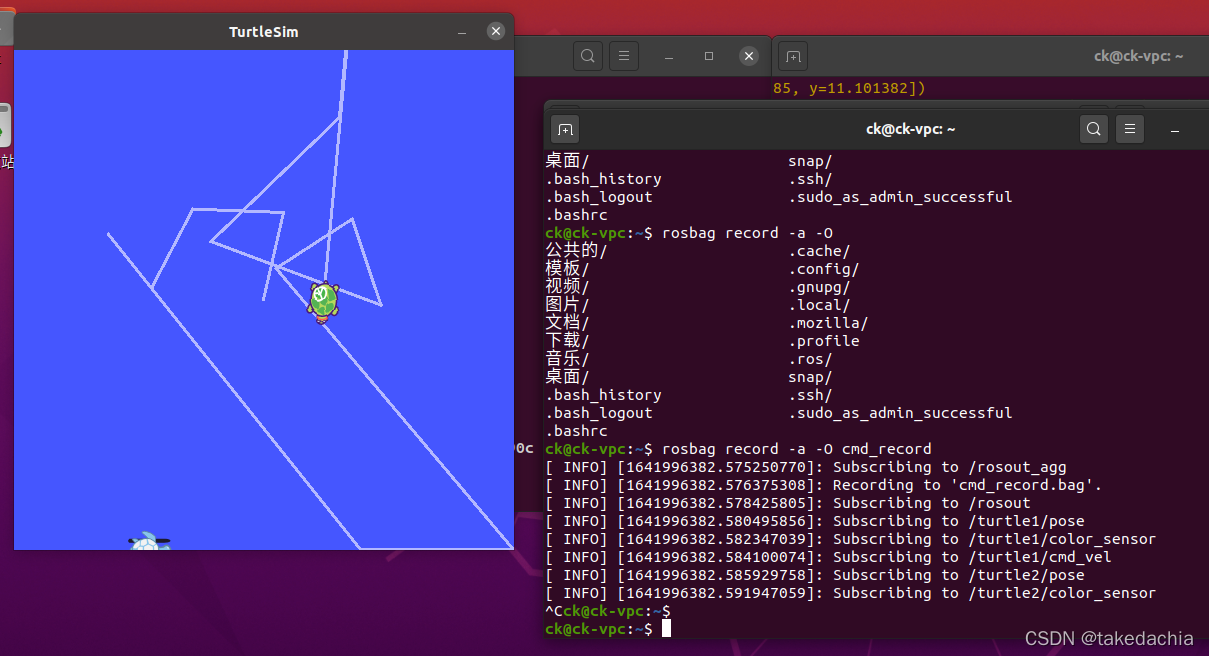

（1）打开新终端输入rosbag record -a -O cmd_record
这样就开始记录了：
在这里插入图片描述（2）移动一下：
到记录界面按Ctrl+C停止：

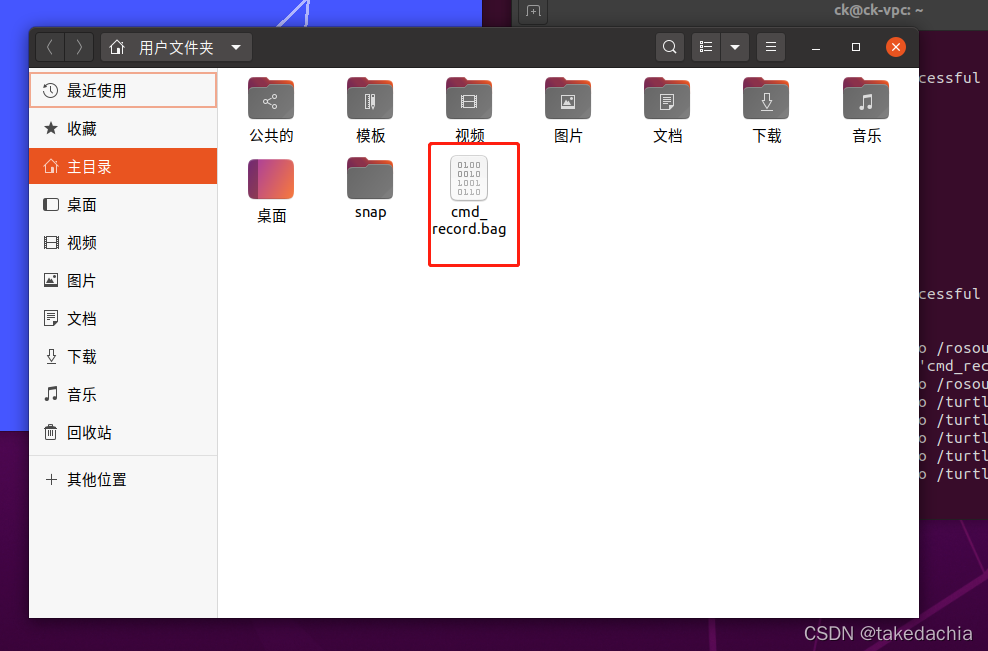

文件就记录在了这里：
（3）接下去关闭所有打开的ros节点
重新开启roscore，开启海龟节点rosrun turtlesim turtlesim_node

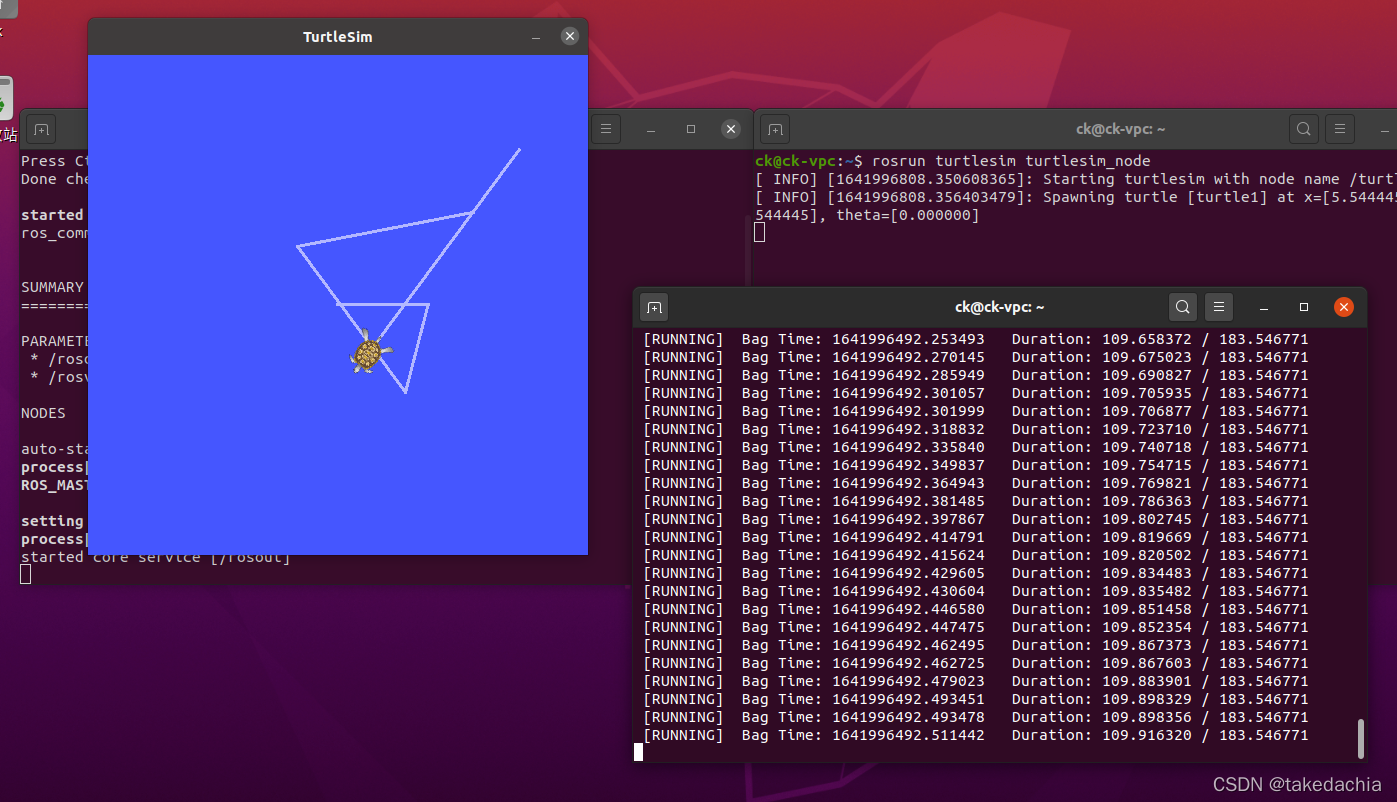

这时我们输入 rosbag play cmd_record就可以复现之前的移动啦！
在这里插入图片描述

创建ros工作空间与功能包

1.What is Workspace(工作空间)

工作空间（Workspace）：存放工程开发相关文件的文件夹。类似一个IDE（例如Pycharm）新建一个工程，就是一个工作空间。包含4个文件夹：

src：代码空间（Source Space）：放置功能包代码
build：编译空间（Build Space）：编译过程中产生的中间文件，不用过多关注
devel：开发空间（Development Space）：放置编译生成的可执行文件、库、脚本
install：安装空间（Install Space）：存放可执行文件，与上面有一定重复

2 .创建工作空间

创建:

1
2
3

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src 		//进入路径
catkin_init_workspace	//创建

我们先创建一个src文件夹，然后进入该文件夹
第3行catkin_init_workspace意为将当前文件夹变为工作空间，使其拥有工作空间的属性

注：“~/”意为当前用户名目录；“-p”意为递归创建目录，即直接创建多级目录。
src文件夹即代码空间，不能自行用别的名称代替

可以看到创建了这么一个txt文件，说明创建工作空间成功。

编译空代码的工作空间

要编译工作空间，先要回到工作空间的根目录。

1 2	cd ~/catkin_ws // catkin_make

使用catkin_make为编译指令，将src里的源码进行编译

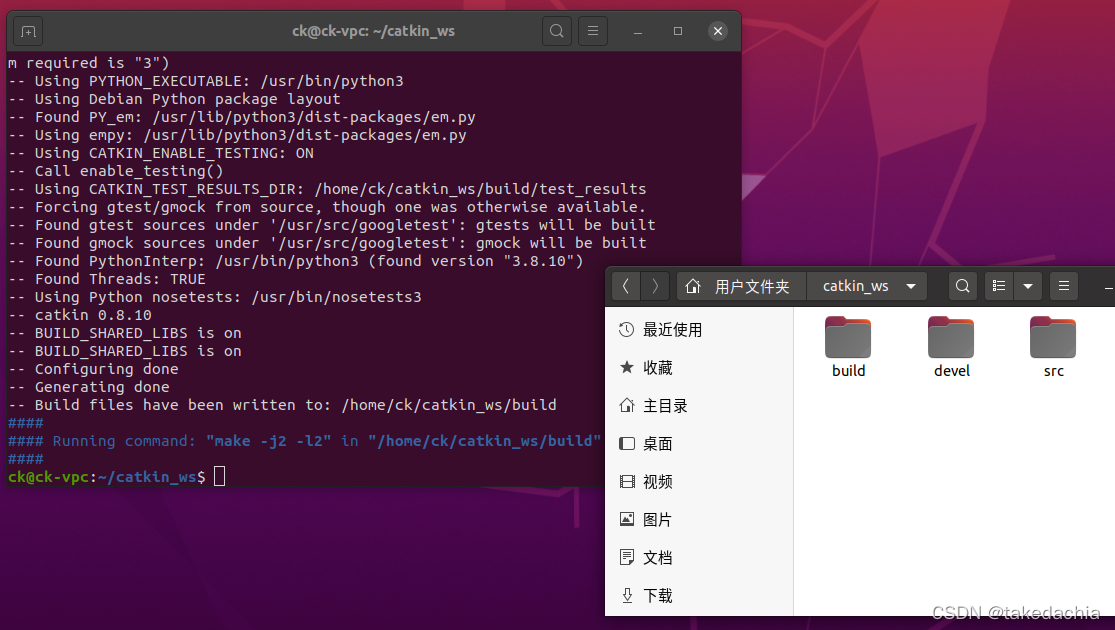

可以看到生成了build和devel两个新文件夹，devel存放了编译完成的内容。

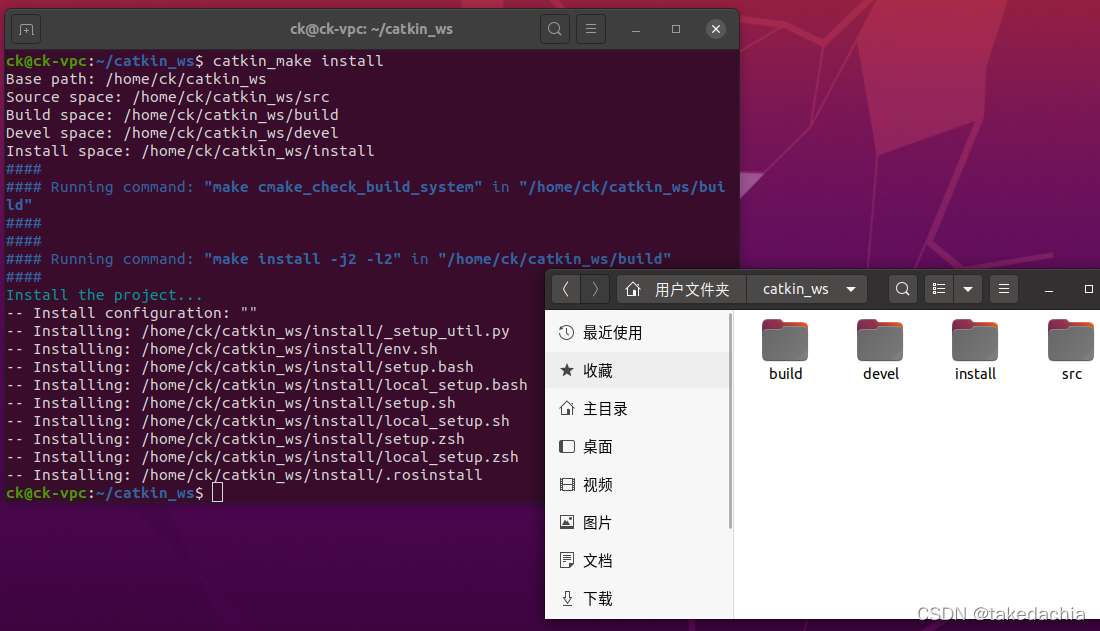

这里没有生成install文件夹，要生成install文件夹，输入catkin_make install：

在这里插入图片描述

install中生成了可执行文件。

这样一个空的工作空间创建好了，并且空的代码空间（功能包）编译完成。

创建功能包

功能包是放置ROS源码的最小单元。

上面我们创建了一个空的工作空间，src文件夹里面没写东西，现在我们创建一个自己的功能包。

注意同一工作空间下，不允许存在同名功能包；不同工作空间下，允许存在同名功能包。

指令格式：catkin_create_pkg [depend1] [depend2] [depend3]

为包名

[depend]为依赖，即指明编译的时候需要ROS中的其他功能包，如需要调用python、C++库，就要指明rospy、roscpp

1 2	cd ~/catkin_ws/src catkin_create_pkg test_pkg std_msgs rospy roscpp

创建后记得编译一下。

设置并检查环境变量

编译完功能包后，为了运行，先设置环境变量，以便系统找到我们的工作空间和功能包。

1	source ~/catkin_ws/devel/setup.bash

检查：

1	echo $ROS_PACKAGE_PATH

发布者Publisher的编程实现

编程publisher 发送 message 产生topic，让海龟（sub）订阅实现功能。

进入src，创建功能包。

1	catkin_create_pkg learning_topic roscpp rospy std_msgs geometry_msgs turtlesim

如何实现一个发布者程序：

初始化ROS节点
向ROS Master 注册节点信息，包括话题名和话题数据类型
创建消息数据
按照一定频率循环发布消息

具体操作如下：

先在src目录下创建源文件（c++/Python）
编写程序，修改cmakelist文件，回到工作空间编译并source
终端运行roscore，再打开一个终端运行rosrun +功能包下的程序
最终能看到小海龟按设定的程序运动

具体程序如下：

#include <ros/ros.h>
#include <geometry_msgs/Twist.h>

int main(int argc, char **argv)
{
	// ROS节点初始化
	ros::init(argc, argv, "velocity_publisher");
	// 创建节点句柄
	ros::NodeHandle n;
	// 创建一个Publisher，发布名为/turtle1/cmd_vel的topic，消息类型为geometry_msgs::Twist，队列长度10
	ros::Publisher turtle_vel_pub = n.advertise<geometry_msgs::Twist>("/turtle1/cmd_vel", 10);

	// 设置循环的频率
	ros::Rate loop_rate(10);

	int count = 0;
	while (ros::ok())
	{
	    // 初始化geometry_msgs::Twist类型的消息
		geometry_msgs::Twist vel_msg;
		vel_msg.linear.x = 0.5;
		vel_msg.angular.z = 0.2;
	    // 发布消息
		turtle_vel_pub.publish(vel_msg);
		ROS_INFO("Publsh turtle velocity command[%0.2f m/s, %0.2f rad/s]", vel_msg.linear.x, vel_msg.angular.z);
	    // 按照循环频率延时
	    loop_rate.sleep();
	}
	return 0;
}

订阅者Sub的实现

初始化ROS节点
订阅需要的话题
循环等待话题消息，接收到消息后进入回调函数
在回调函数中完成消息处理

操作和上面pub一样

程序如下

#include <geometry_msgs/Twist.h>
#include <ros/init.h>
#include <ros/node_handle.h>
#include <ros/subscriber.h>
#include <turtlesim/Pose.h>
void poseCallback(const turtlesim::Pose::ConstPtr& msg) {
    ROS_INFO("turtle pose : x :%0.6f, y :%0.6f",msg->x,msg->y);
}

int main(int argc, char **argv) {
    //ros初始化
    ros::init(argc, argv, "pose_subscriber");
    //创建节点的句柄
    ros::NodeHandle n ;
    //创建一个Subscriber，订阅名为/turtle/pose,注册回调函数poseCallback
    ros::Subscriber pose_sub = n.subscribe("/turtle1/pose", 10 , poseCallback) ;
    //循环等待回调函数
    ros::spin();

    return 0;
}

此程序可以读取小海龟的位置

将pub和sub结合起来后的效果就是，海龟沿着设定的运动，然后sub获取他的位置

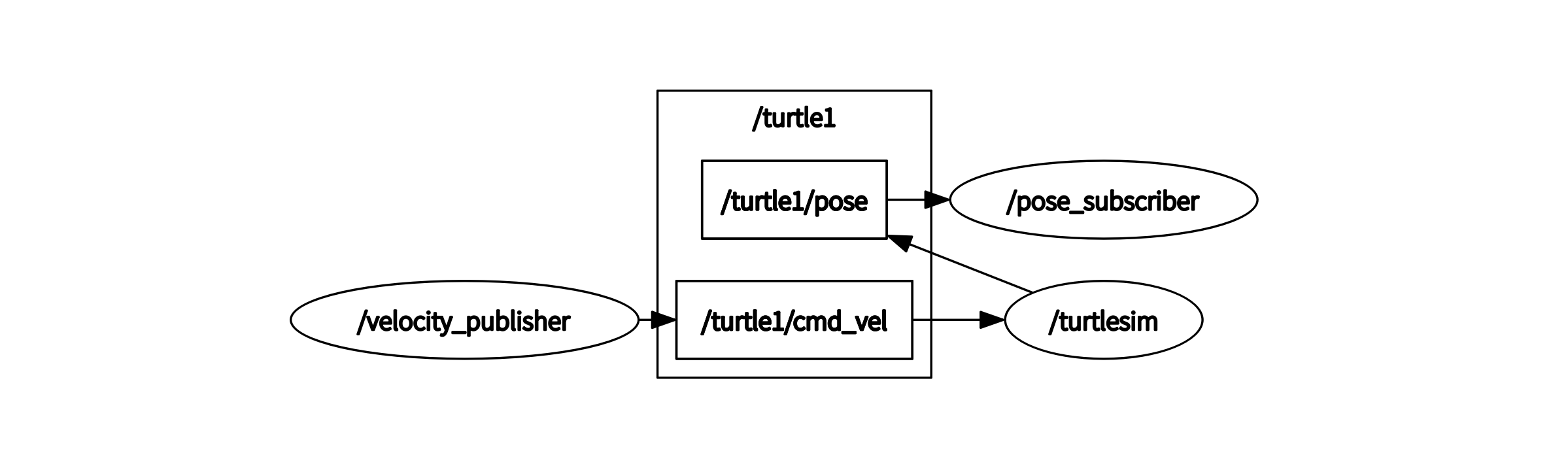

使用rqt-graph进行查看

话题消息的定义和使用

Message 是一种自定义的数据结构，用于话题间的数据存储和传输
之前两节使用了Topic模型，我们先使用了Twist类型（geometry_msgs.msg库下的Twist类）的Message作为输入指令进行发布，接着使用了Pose类型（Turtlesim.msg库下的Pose类）的Message作为订阅消息进行接收。

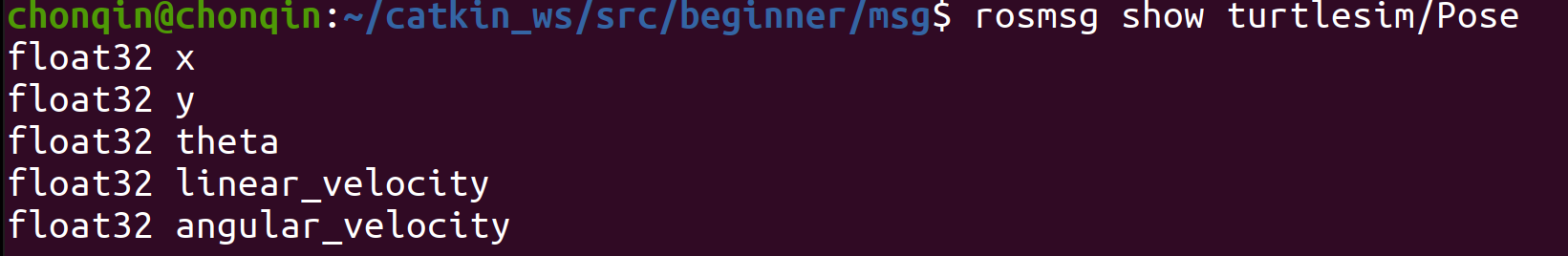

使用rosmsg show命令查看

以上的Message消息都是预定义好的，当我们需要自定义消息该怎么做呢？

如何操作：

创建msg文件

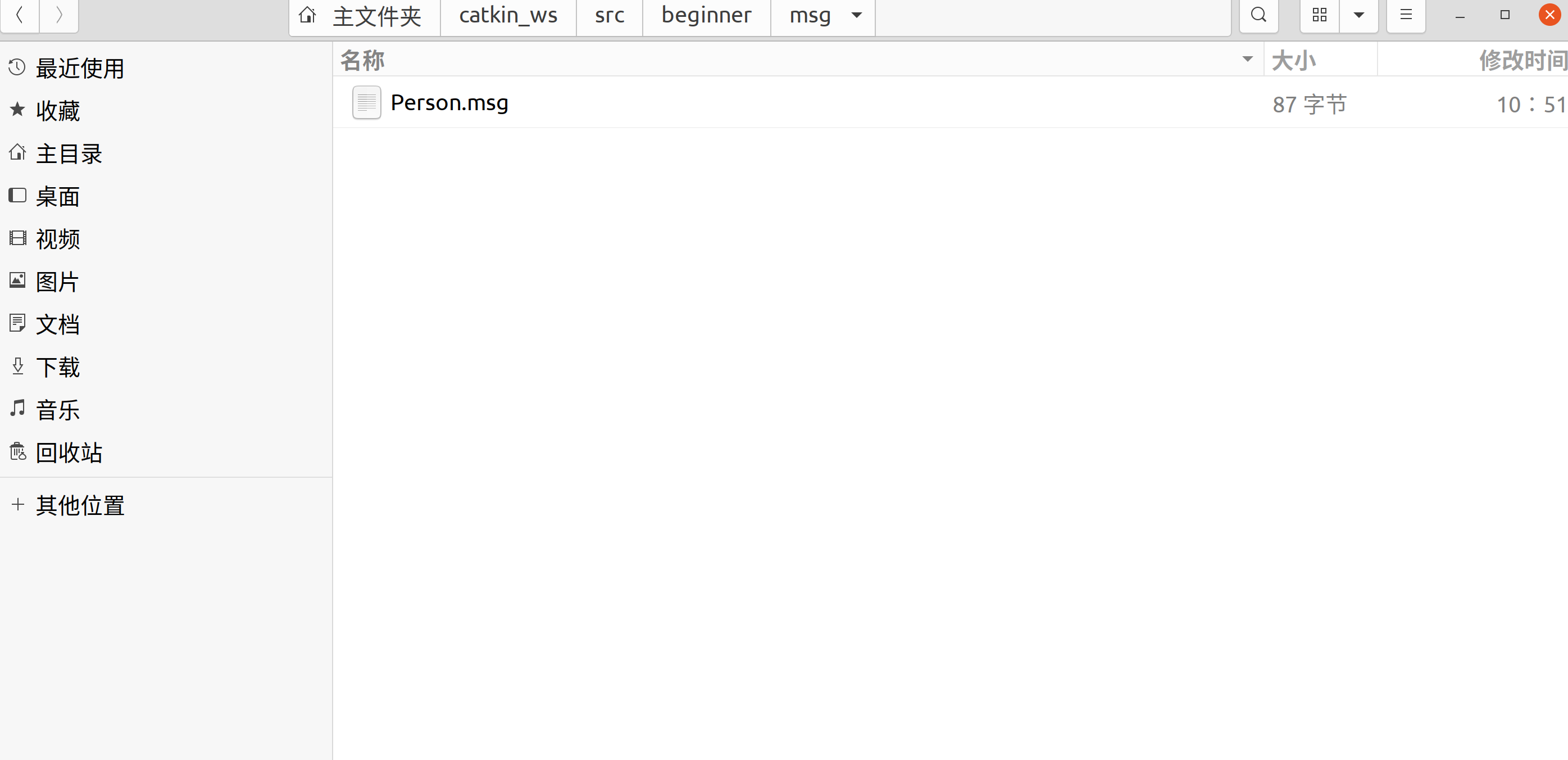

进入功能包目录里，新建msg文件夹，将所有自定义msg文件放入里面

使用touch命令新建一个msg文件，将定义的东西放入msg中
1
touch Person.msg//P要大写
在package.xml添加功能包依赖

将以下两行粘贴进入文件内

1 2	<build_depend>message_generation</build_depend> <exec_depend>message_runtime</exec_depend>

在cmakelist中也要更改编译选项，把自定义msg文件添加到编译环境中
1
2
3
4
5
6
find_package( ...... message_generation)

add_message_files(FILES Person.msg)
generate_messages(DEPENDENCIES std_msgs)

catkin_package( ...... message_runtime)
说明如下：
- 因为在package.xml添加了功能包编译依赖，在CMakeList.txt里的find_package中也要加上对应的部分；
- 需要将定义的Person.msg作为消息接口，针对它做编译；
  需要指明编译这个消息接口需要哪些ROS已有的包；
- 有了34这两个配置才可将定义的msg编译成不同的程序文件
- 因为在package.xml添加了功能包执行依赖，在CMakeList.txt里的catkin_package中也要加上对应的部分
最后回到工作空间进行编译

Servce模式的编程与使用

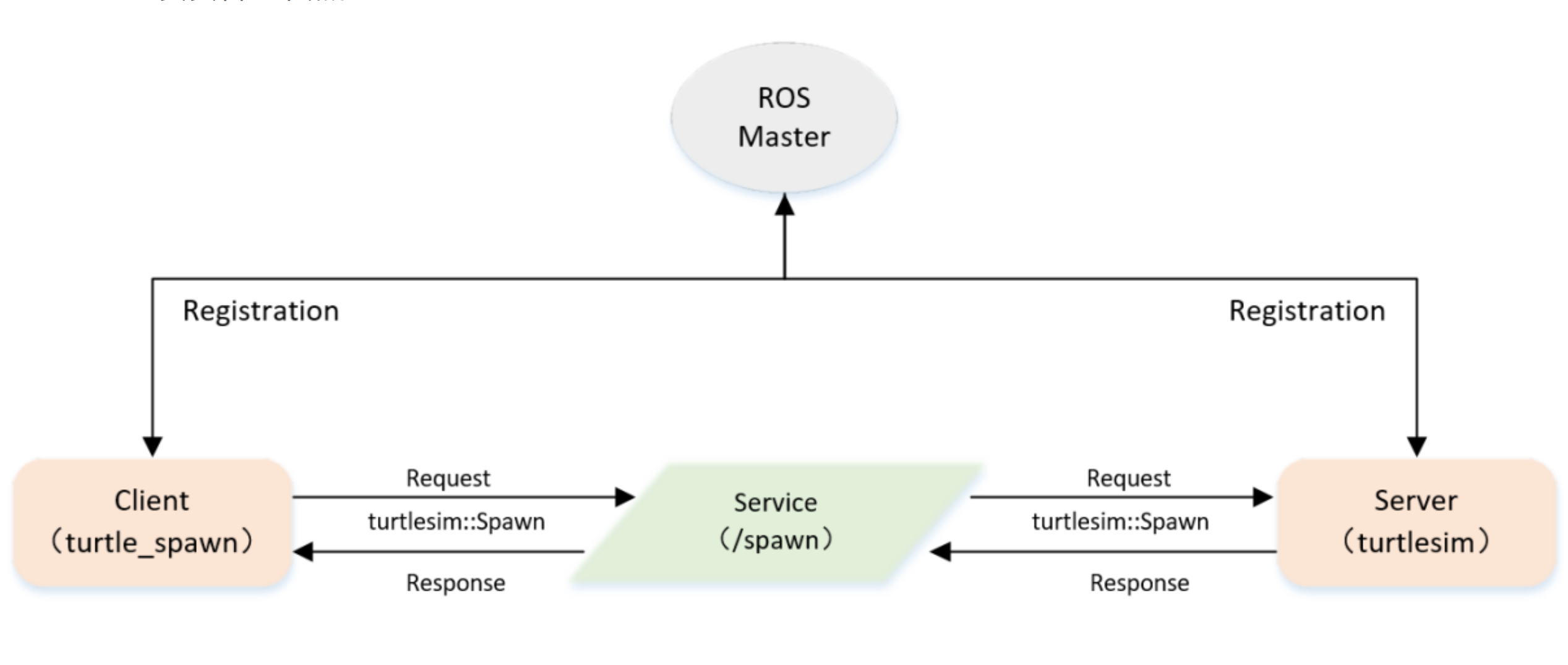

Sever端是海龟仿真器节点，Client端是等待实现的节点，产生Request的请求，发送给Sever端。Sever端接受请求后产生一只海龟，并返回Response。中间传输的数据结构为定义好的turtlesim：：Spawn。

老样子，创建一个learing_servce的pkg，添加必要的依赖
新建一个c++文件，放入src目录下
更改cmakelist文件的编译选项，编译文件

开启roscore，进行rosrun，实现功能

程序如下

int main(int argc, char** argv)
{
    // 初始化ROS节点
	ros::init(argc, argv, "turtle_spawn");

    // 创建节点句柄
	ros::NodeHandle node;

    // 发现/spawn服务后，创建一个服务客户端，连接名为/spawn的service
	ros::service::waitForService("/spawn");
	ros::ServiceClient add_turtle = node.serviceClient<turtlesim::Spawn>("/spawn");

    // 初始化turtlesim::Spawn的请求数据
	turtlesim::Spawn srv;
	srv.request.x = 2.0;
	srv.request.y = 2.0;
	srv.request.name = "turtle2";

    // 请求服务调用
	ROS_INFO("Call service to spwan turtle[x:%0.6f, y:%0.6f, name:%s]",
			 srv.request.x, srv.request.y, srv.request.name.c_str());

	add_turtle.call(srv);

	// 显示服务调用结果
	ROS_INFO("Spwan turtle successfully [name:%s]", srv.response.name.c_str());

	return 0;
};

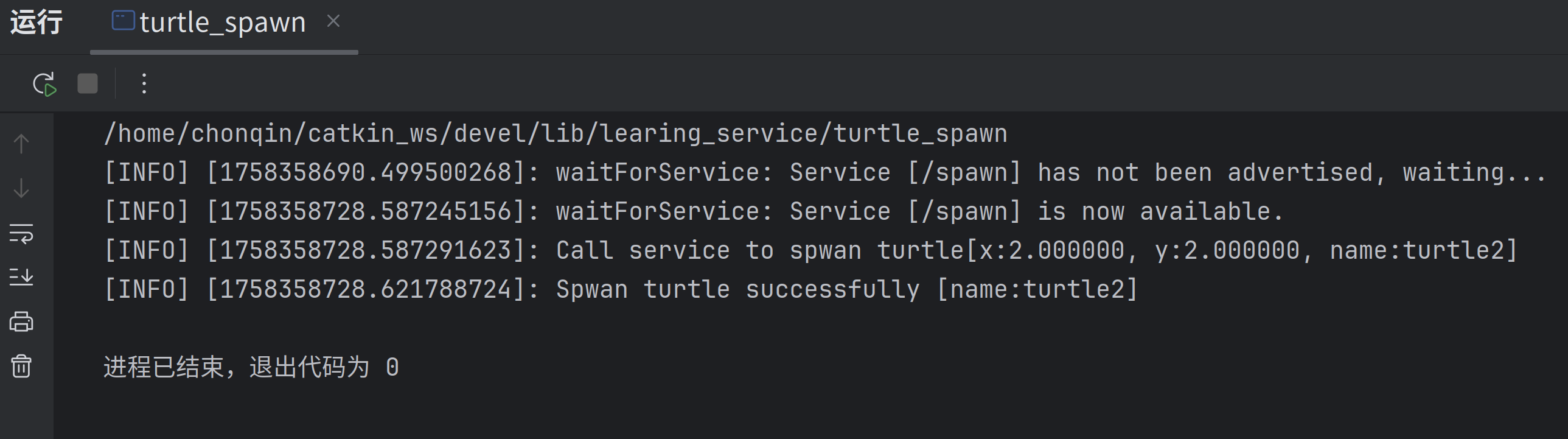

启动turle_spawn后，可以看到先是等待service应答

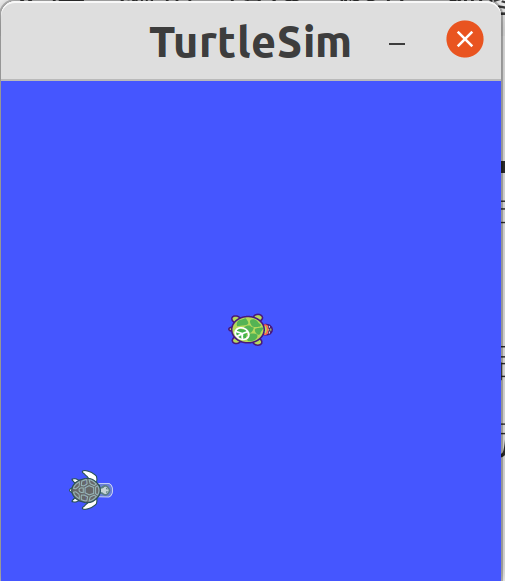

随后开启turtlrsim节点后，服务应答，就在对应位置添加了一个新的小海龟

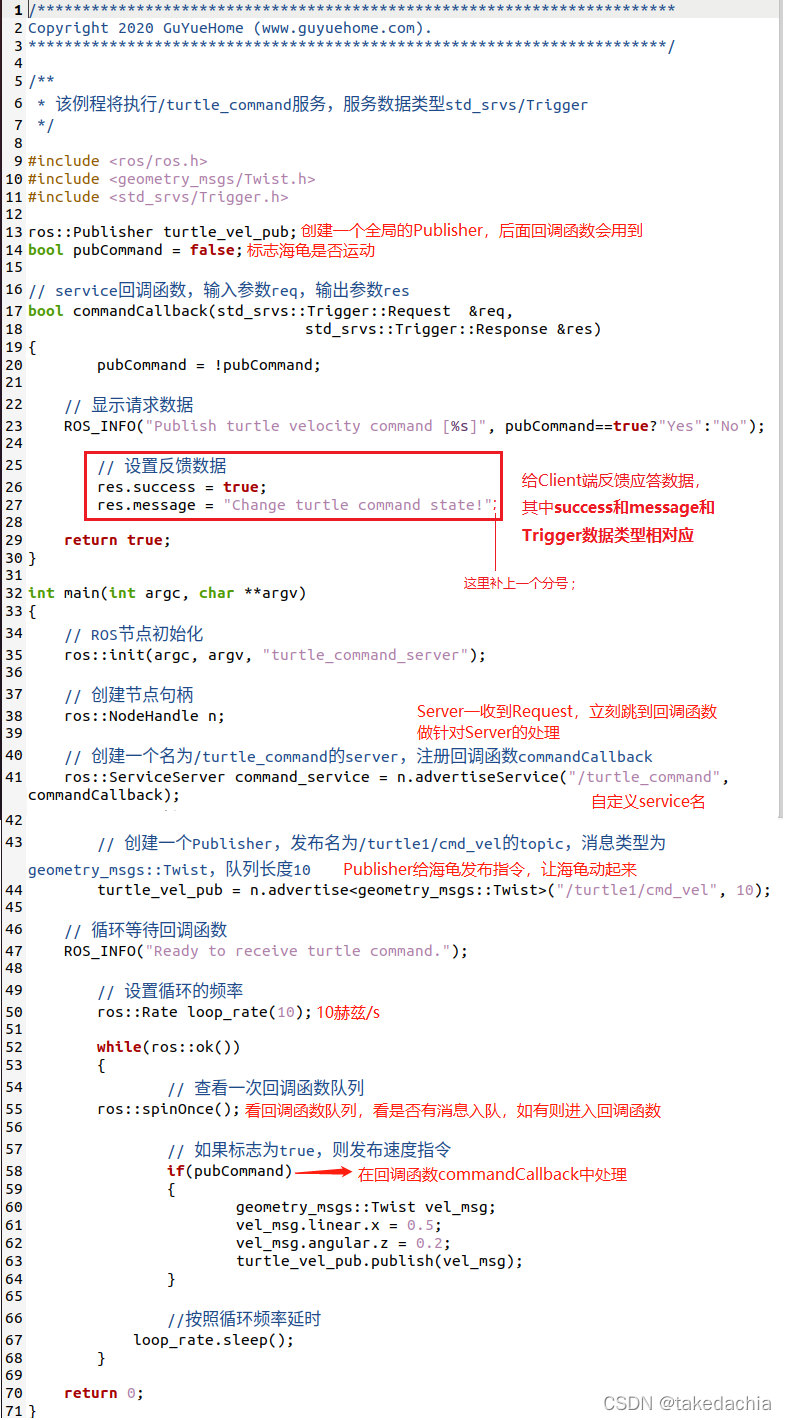

服务端Sever的编程实现

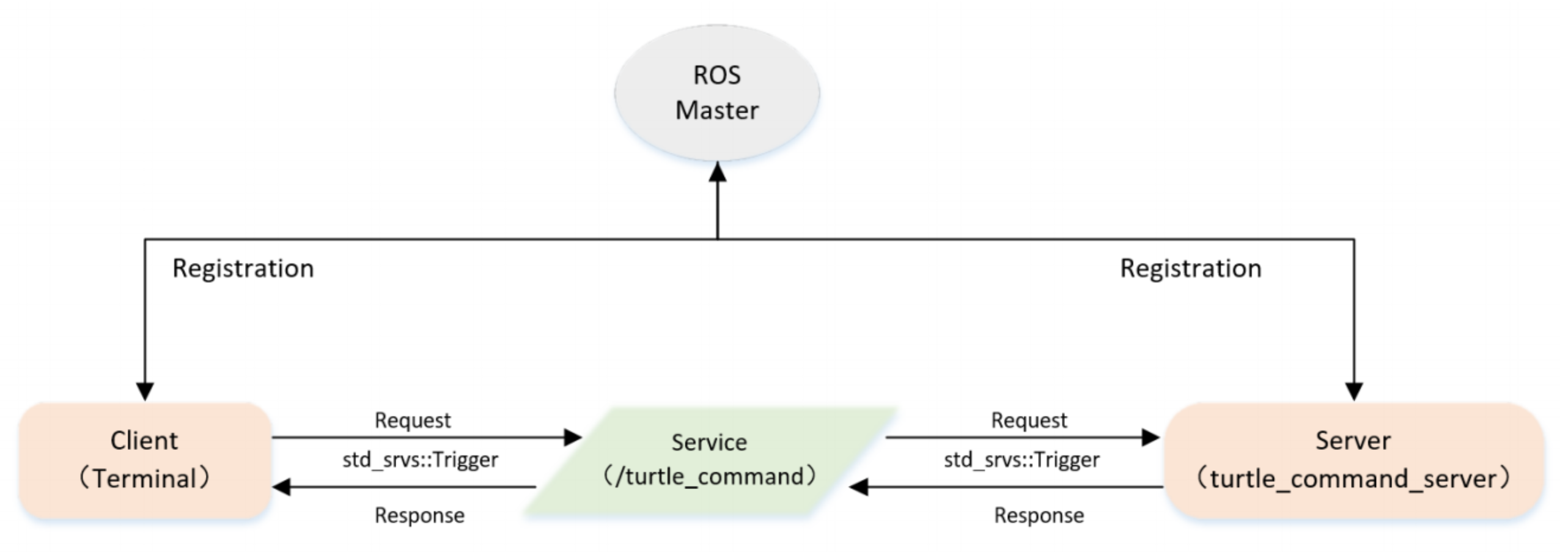

Server端本身是进行模拟海龟运动的命令端，它的实现是通过给海龟发送速度（Twist）的指令，来控制海龟运动（本身通过Topic实现）。

Client端相当于海龟运动的开关，其发布Request来控制Server端。
通过自定义名为 /turtle_command 的Service实现，中间传输消息的数据类型为std_srvs::Trigger（一种针对服务标准std_srvs下的数据定义）来通信。Trigger意为触发，通过Trigger信号来触发Server端的运动指令。
Server端接收这个Trigger信号后，可控制其是否要给海龟发送Twist指令，同时给Client发送Response反馈告诉它海龟的运动状态

开启rosmaster，turtlesim之后

接着我们使用rosservice call ...请求海龟动起来，再打开一个终端。
（输入完 /turtle_command 后敲个空格再用Tab键可自动填充空指令内容）

1	rosservice call /turtle_command "{}"

就可以看到海龟动起来了

服务数据srv的使用

在第8节我们讲解了话题消息msg的定义与使用，在第8节的例子中我们曾自定义了一个消息类型“Person”以发布个人信息，Publisher发布个人信息，Subscriber接收个人信息。

这个例子中，Publisher会不断地发信息，Subscriber不停地接数据，一开动就停不下来了，也是topic模式的缺陷。

本节我们使用Service模式用自定义的服务数据srv来实现，我们希望Request一次才发一次信息来显示。

创建srv文件

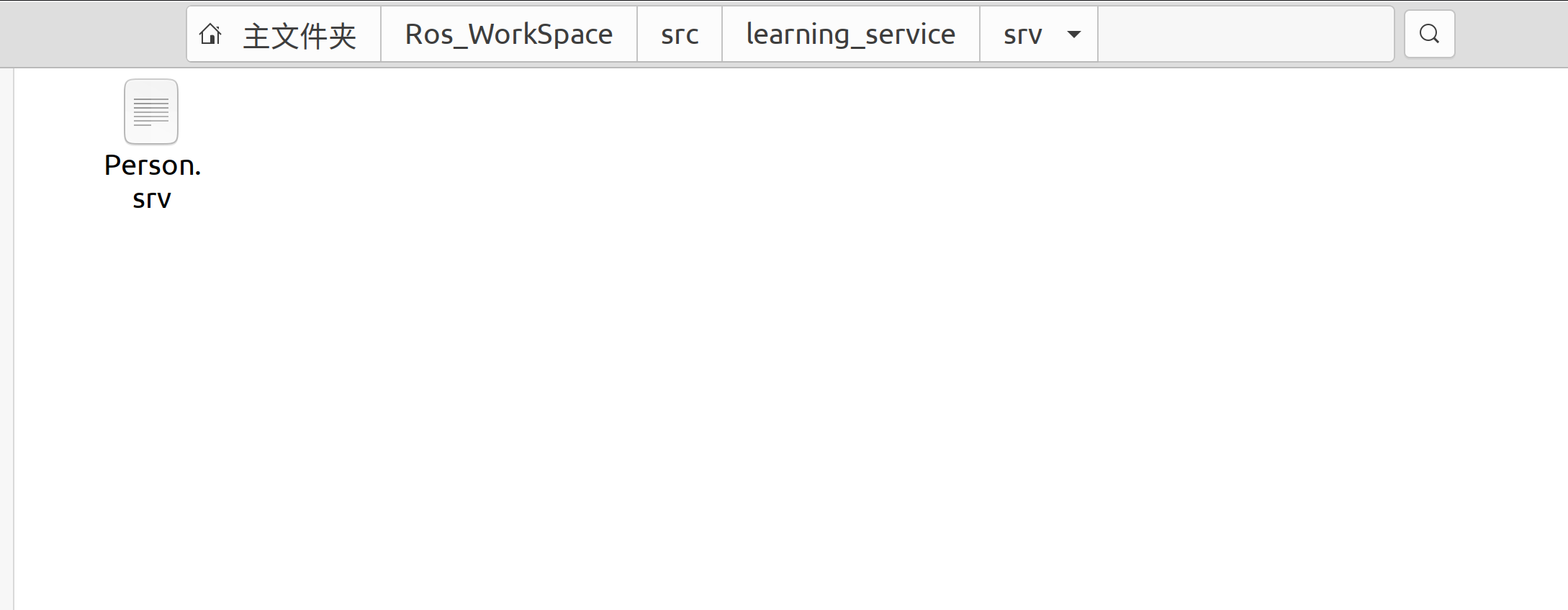

在pkg功能包目录下创建srv文件夹，并使用touch命令生成.srv文件

在文件中写入数据结构的内容

string name
uint8 sex
uint8 age

uint8 unknown = 0
uint8 male = 1
uint8 female = 2
---
string result
//与之前Person.msg不同的是，多了破折号下面这个Response结果，上面的是Request内容。
//定义好srv数据接口后，就可以根据这个定义用C++或Python编译

添加功能包依赖

由于此srv是自定义的，最初创建的时候没有添加依赖，所以要手动修改package.xml文件添加依赖。找到文件，把下面复制进去就好了。

<build_depend>message_generation</build_depend>
//添加编译依赖
<exec_depend>message_runtime</exec_depend>
//添加执行依赖

添加编译选项

打开CMakeLists.txt，添加编译选项，才能顺利的把srv文件编译出来。

大致上为四条，找到对应的部分进行更改即可。

每一部分都有注释在上方进行介绍。

find_package( ...... message_generation)

add_service_files(FILES Person.srv)
generate_messages(DEPENDENCIES std_msgs)

catkin_package( ...... message_runtime)

还得把自己写的cpp文件添加进去编译

add_executable(person_server src/person_server.cpp)
target_link_libraries(person_server ${catkin_LIBRARIES})
add_dependencies(person_server ${PROJECT_NAME}_gencpp)

add_executable(person_client src/person_client.cpp)
target_link_libraries(person_client ${catkin_LIBRARIES})
add_dependencies(person_client ${PROJECT_NAME}_gencpp)

第三项是添加依赖项，因为代码涉及到动态生成，我们需要将可执行文件与动态生成的程序产生依赖关系。
注：这里添加的依赖项用到的是gencpp包，是一个C++用的ROS message 和 service 生成器，以依赖动态生成的cpp文件。

最后，编译并运行

运行rosmaster，及其功能包，不再重复。

可以看到运行Server后，启动Client会发一次人物信息，在Server端看到，看到后反馈给Client确认后终止这次发送行为。
先运行Client的话则会一直等待Server端接收，直到Server端启动接收到信息

参数的使用与编程

至此我们学习了ROS中的两种核心通信机制：Topic（话题）模式和 Service（服务）模式。
Topic中的Publisher、Subscriber，Service中的Client、Server，消息类型msg、srv以及它们的自定义数据类型。
这次讲讲参数的使用

简介

在ROS Master中，存在一个参数服务器（Parameter Server），它是一个全局字典，即一个全局变量的存储空间，用来保存各个节点的配置参数。各个节点都可以对参数进行全局访问。

创建pkg

1 2	cd ~/Ros_WorkSpace/src catkin_create_pkg learning_parameter roscpp rospy std_srvs

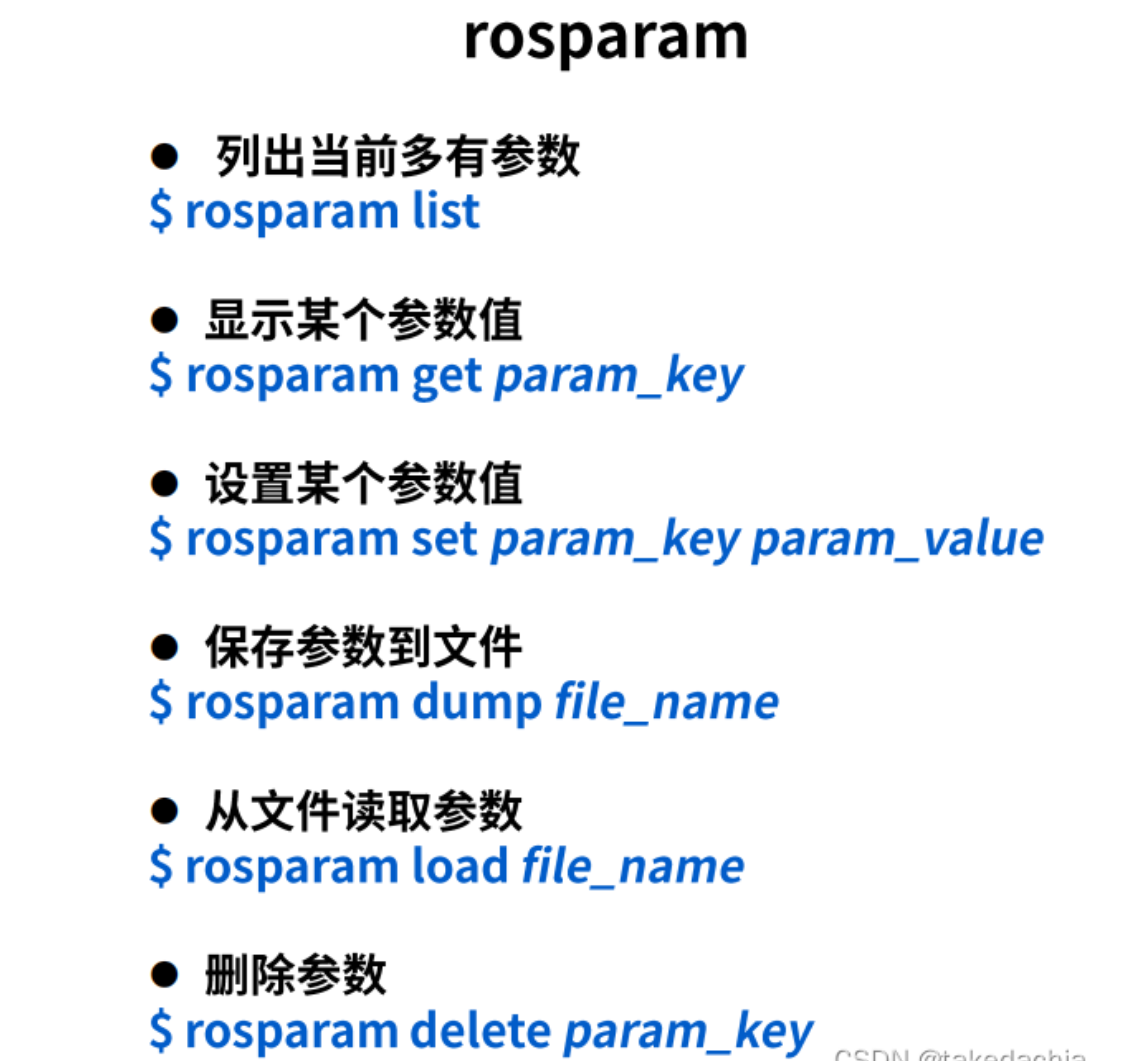

rosparam使用

在ROS中，参数文件常以YAML文件的格式保存

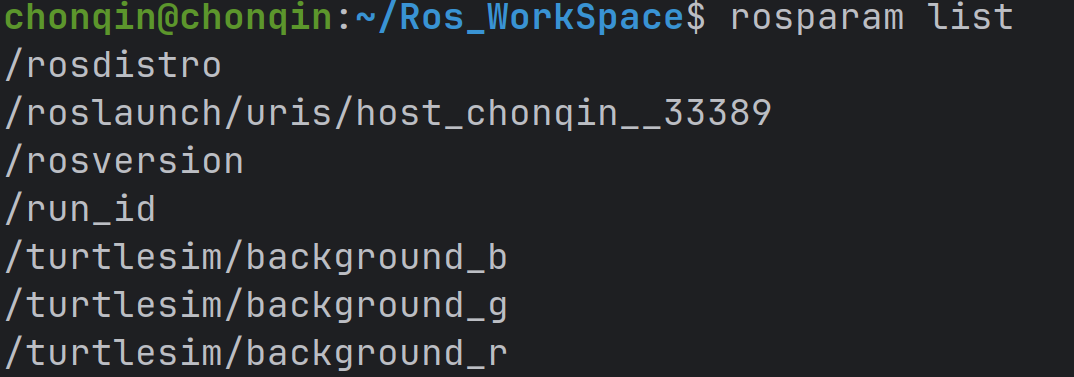

打开海龟节点后使用list命令看一下：

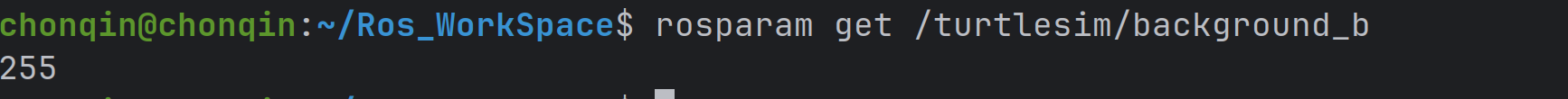

可以使用get命令获取某个参数值

eg：

1	rosparam get /turtlesim/background_b

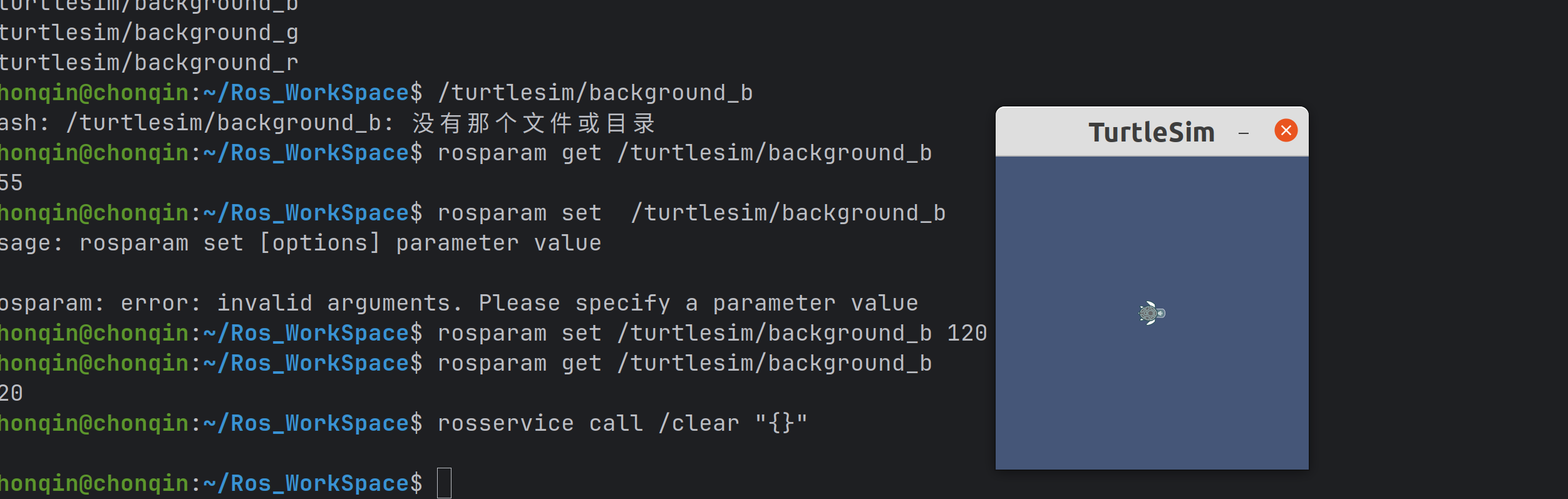

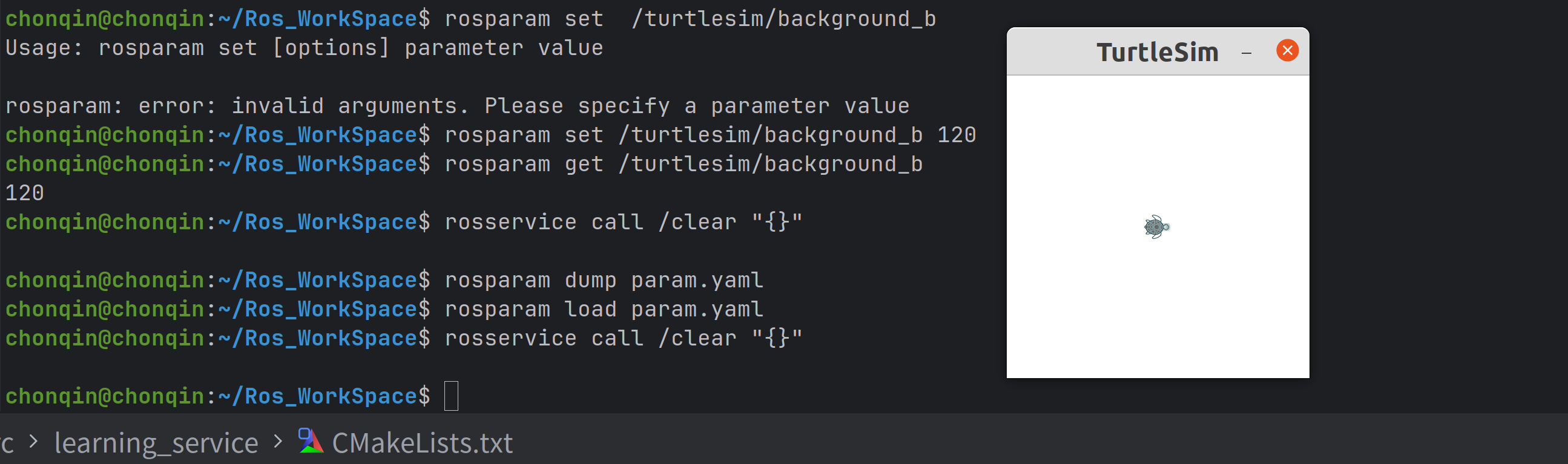

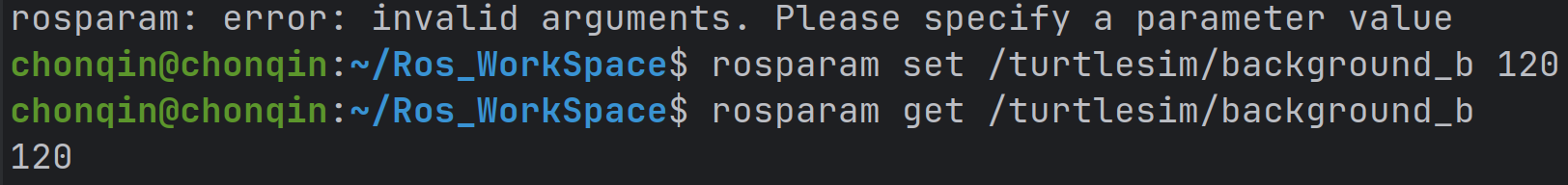

也可以更改这些参数，使用set命令，随后使用get查看到已经更改。

但是，实际海龟背景尚未改变，发送一个clear的空内容服务请求。

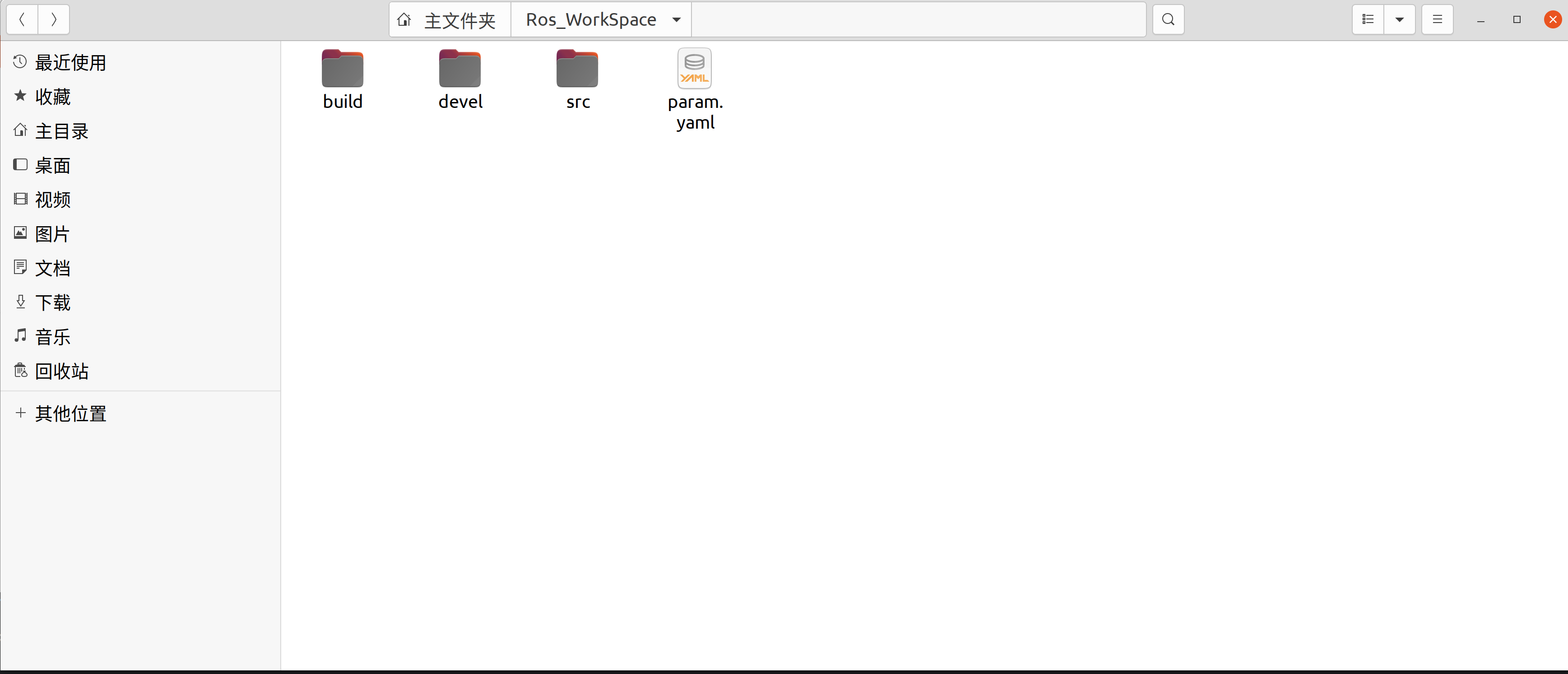

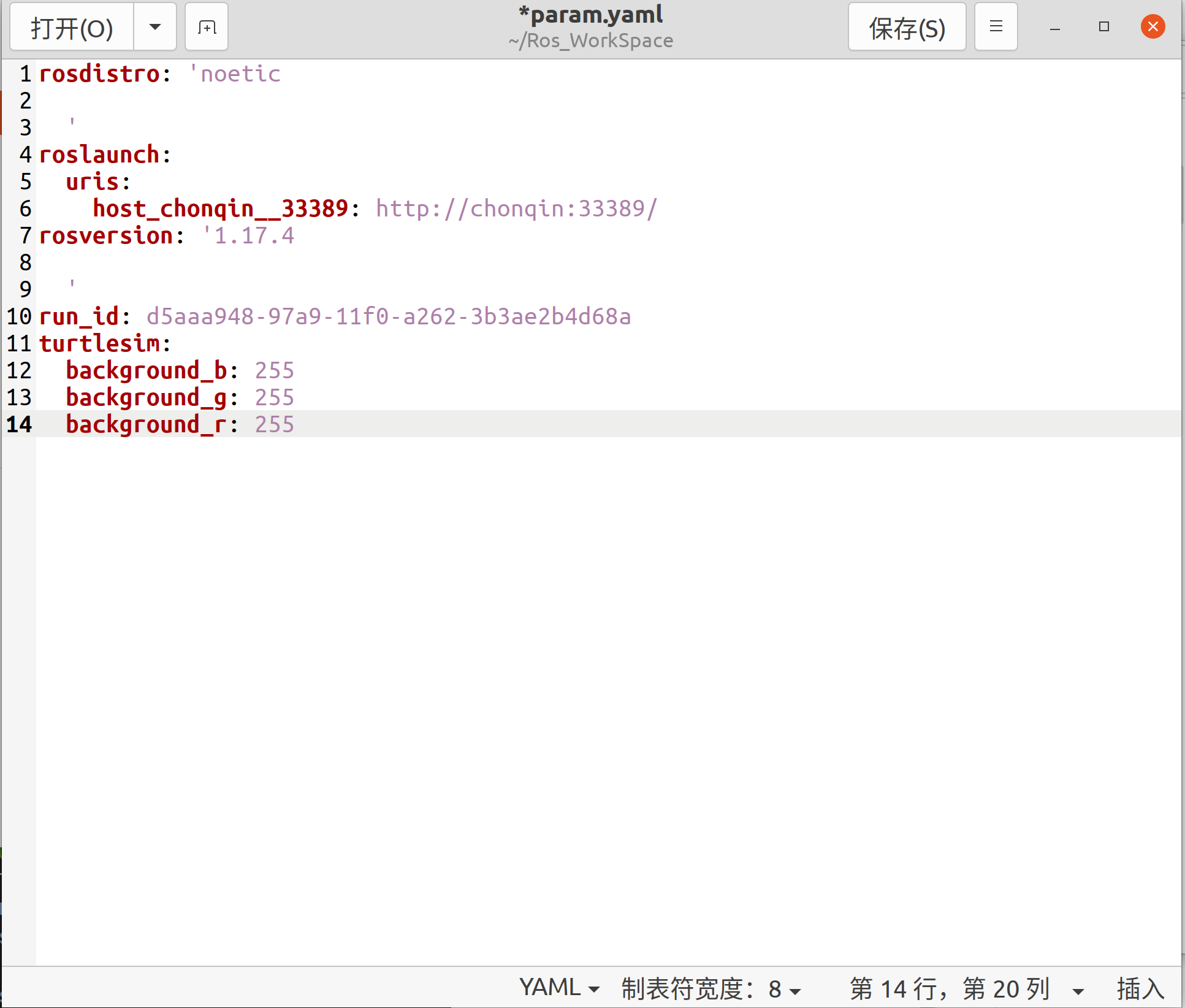

这样子命令行更改有点麻烦，可以导出参数文件，更改后再load回去。

1 2	rosparam dump param.yaml //导出参数，并保存为param.yaml文件

打开后，更改参数然后保存。

1	rosparam load param.yaml

随后，导入参数，再clear一下，可以看到颜色更改了。

其他的命令自己可以尝试。

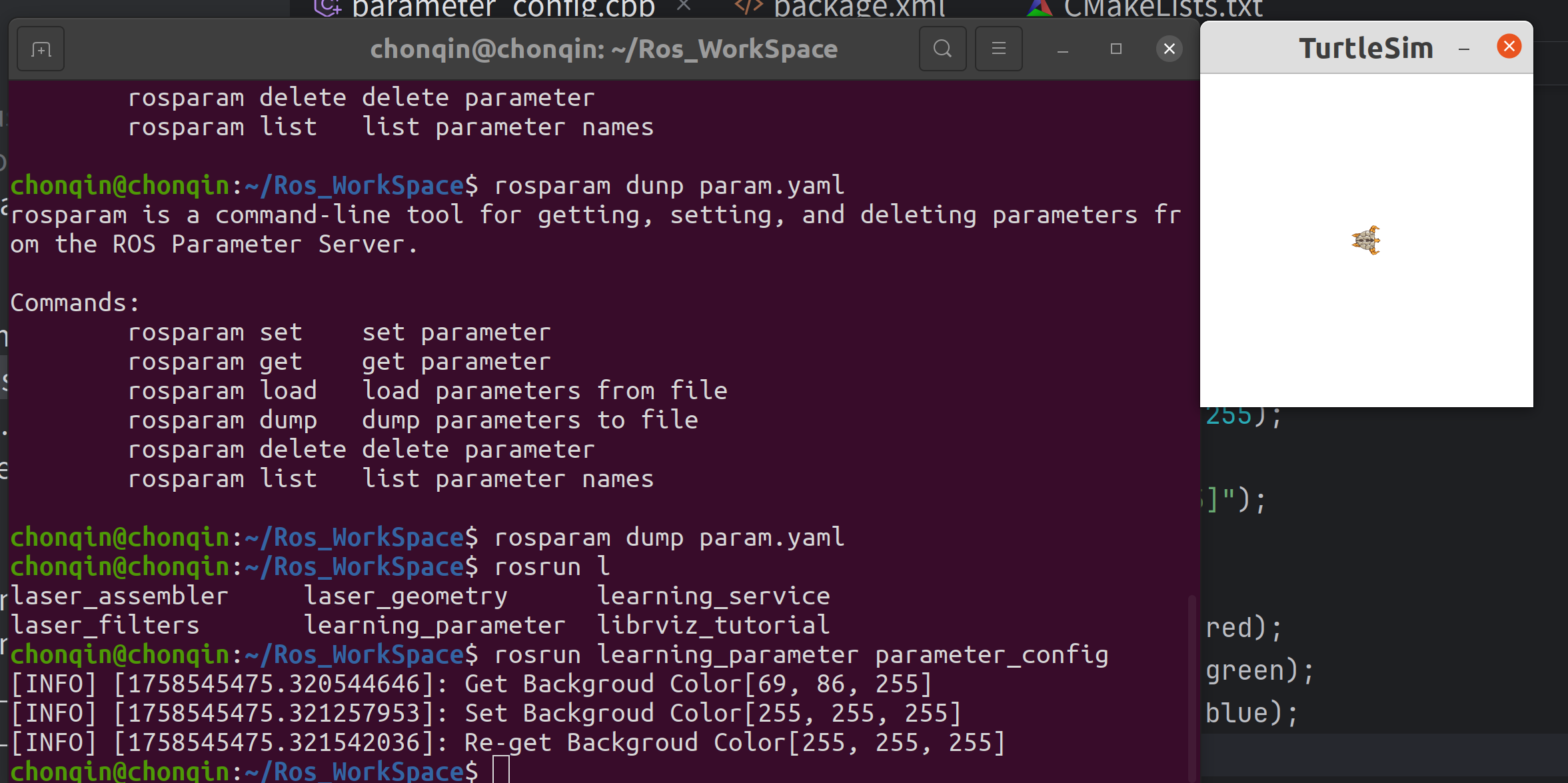

利用程序来使用参数

程序如下

int main(int argc, char **argv)
{
	int red, green, blue;

    // ROS节点初始化
    ros::init(argc, argv, "parameter_config");

    // 创建节点句柄
    ros::NodeHandle node;

    // 读取背景颜色参数
	ros::param::get("/turtlesim/background_r", red);
	ros::param::get("/turtlesim/background_g", green);
	ros::param::get("/turtlesim/background_b", blue);

	ROS_INFO("Get Backgroud Color[%d, %d, %d]", red, green, blue);

	// 设置背景颜色参数
	ros::param::set("/turtlesim/background_r", 255);
	ros::param::set("/turtlesim/background_g", 255);
	ros::param::set("/turtlesim/background_b", 255);

	ROS_INFO("Set Backgroud Color[255, 255, 255]");

    // 读取背景颜色参数
	ros::param::get("/turtlesim/background_r", red);
	ros::param::get("/turtlesim/background_g", green);
	ros::param::get("/turtlesim/background_b", blue);

	ROS_INFO("Re-get Backgroud Color[%d, %d, %d]", red, green, blue);

	// 调用服务，刷新背景颜色
	ros::service::waitForService("/clear");
	ros::ServiceClient clear_background = node.serviceClient<std_srvs::Empty>("/clear");
	std_srvs::Empty srv;
	clear_background.call(srv);

	sleep(1);

    return 0;
}

添加cmake编译选项，不再重复。

运行后，更改了。

launch文件的使用

上文中，启动一个ros节点需要使用rosrun命令，每次启动都有打开一个新的终端，十分麻烦。

通过编写launch文件，将多个节点的内容写入进去，就可以一次性开启多个节点。

launch文件可以放在任意一个软件包的目录下
启动launch文件时自动运行roscore，启动rosmaseter。
必须按照launch文件内容的格式进行编写，/为结尾。

<launch>
		//节点1
        <node pkg="learning_service" type="turtle_spawn" name="turtle_spawn" />
    	//节点2
        <node pkg="turtlesim" type="turtlesim_node" name="turtlesim_node"/>

</launch>

在launch文件中，为一个节点添加 **launch-prefix=”gnome-terminal-e”**属性，可以让节点单独运行在一个独立终端中。

1	<node pkg="learning_service" type="turtle_spawn" name="turtle_spawn" launch-prefix="gnome-terminal-e"/>

Ros机器人运动控制

在上面的基本实验中，我们掌握了基本的话题消息订阅发布、客户端服务端服务发送。

现在，可以添加机器人仿真环境，利用ros来实验控制机器人运行了。

安装机器人仿真环境

打开src目录，下载仿真环境pkg

1	git clone https://github.com/6-robot/wpr_simulation.git

运行包内的安装程序

1 2	cd Ros_WorkSpace/wpr_simulation/scrips ./install_for_noetic.sh

安装完成后，回到workspace编译（source和编译再后文中默认进行）

1	roslaunch wpr_simulation wpb_simple.launch

可以看到一个仿真界面

创建pkg，编写程序实现基本的运动控制

创建vel_pkg并添加roscpp rospy geometry_msgs依赖

添加vel_node函数，内容如下：

int main(int argc, char **argv) {
    //初始化
    ros::init(argc, argv, "vel_node");
	//创建句柄
    ros::NodeHandle n ;
	//定义发布对象vel_pub
    ros::Publisher vel_pub =
    //发布话题，类型是geo内的twist，话题名叫cmd_vel
    n.advertise<geometry_msgs::Twist("/cmd_vel", 10);
	//定义数据类型
    geometry_msgs::Twist vel_msg;

    vel_msg.linear.x = 0;
    vel_msg.linear.y = 0;
    vel_msg.linear.z = 0;

    vel_msg.angular.x = 0;
    vel_msg.angular.y = 0;
    vel_msg.angular.z = 0.6;

    ros::Rate r(30);
    //开启while循环，不断发布消息
    while (ros::ok()) {
        vel_pub.publish(vel_msg);
        r.sleep();
    }
    return 0 ;
}

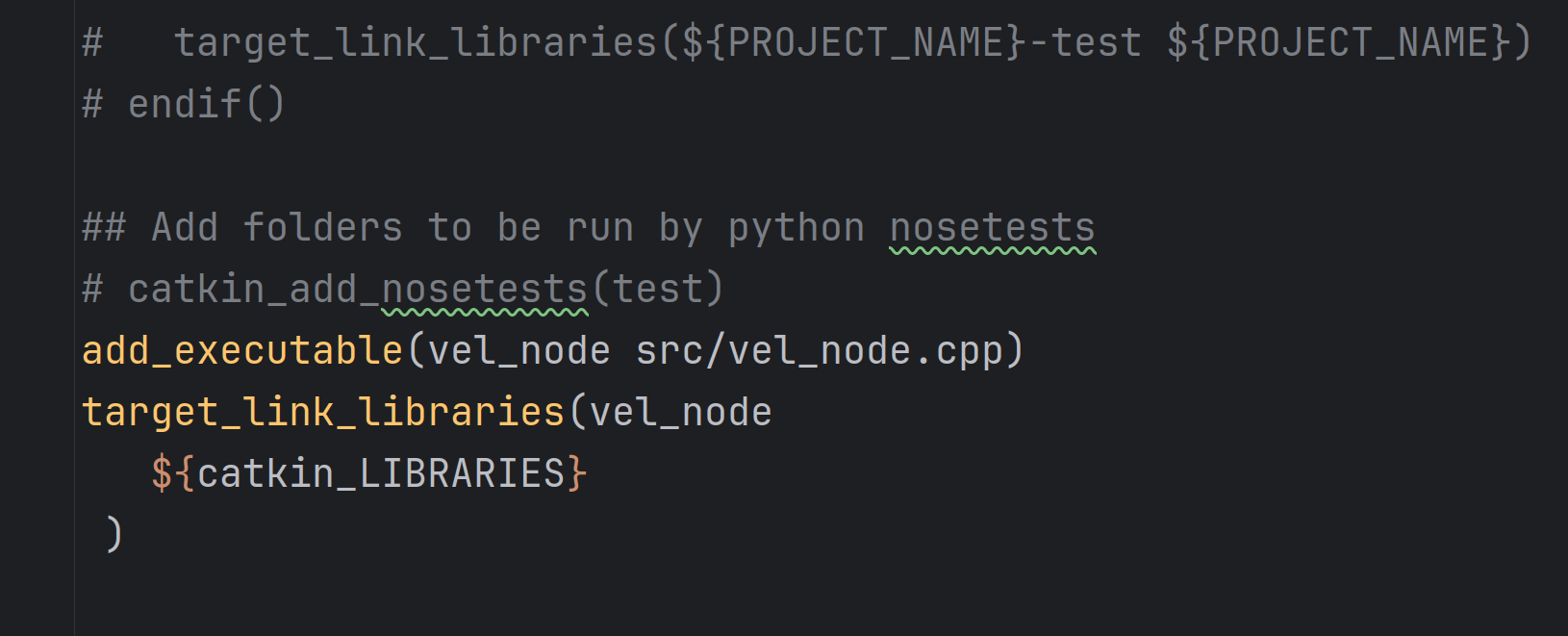

在cmakelist中找到这两个选项，复制并取消注释，里面名字更改成自己的c++文件名

经典操作了，以后不再赘述

编译运行后，就可以看到仿真里面的机器人按照你的程序进行运动了。

激光雷达

TOF激光雷达

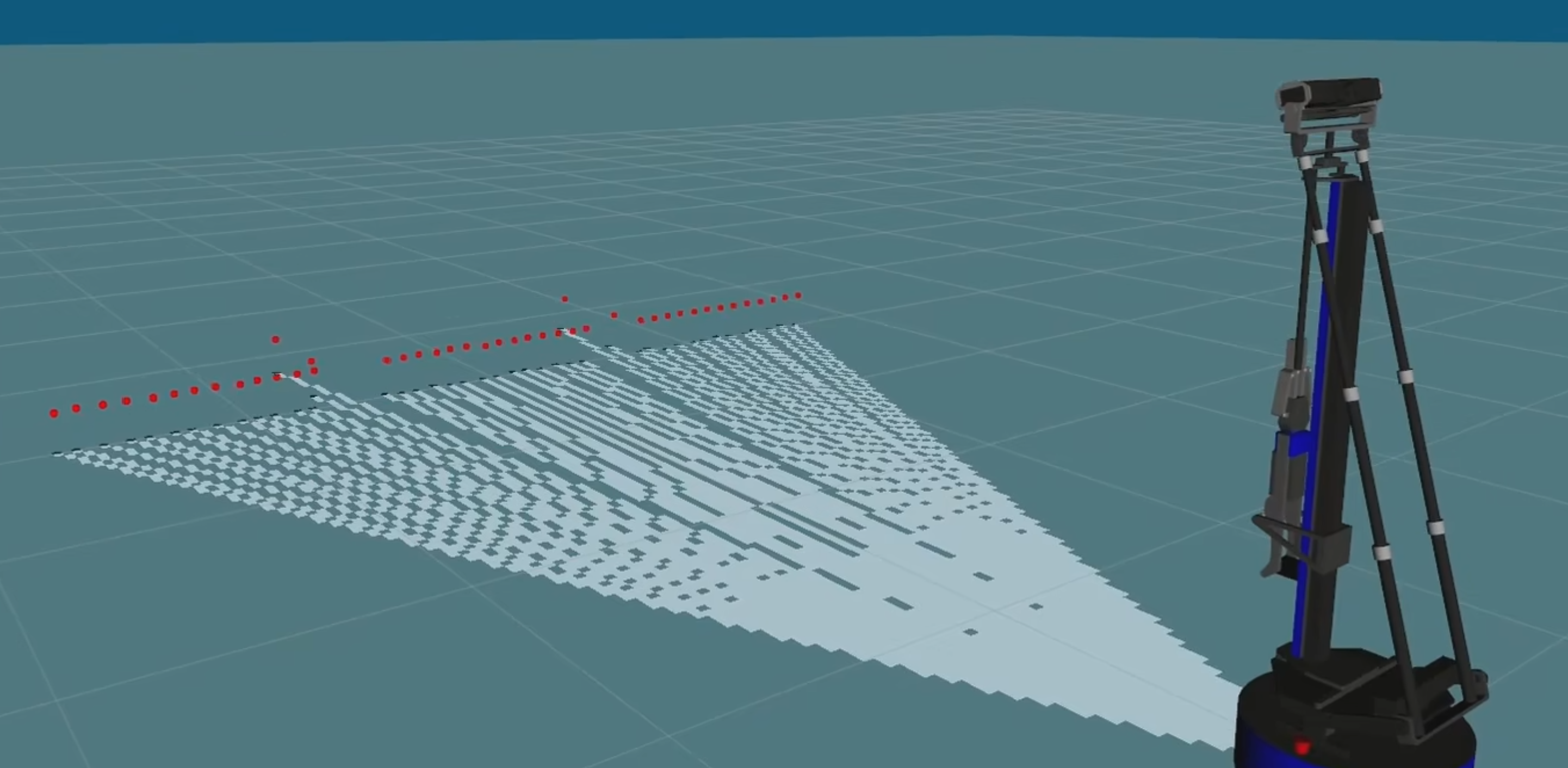

雷达分为激光发射和接受两个模块，通过激光的发射与接收能测定障碍物的距离，再不断旋转雷达，就能测定周围的环境。

只要激光发射接收频率足够快，旋转速度足够快，就能实时得到周围环境。

而在ros中Rviz，我们得到的是一个激光雷达的点阵图。

Rviz

全名叫做Robot Visualization Tool ，是一个可视化工具。可以可视化传感器的数据，机器人运算处理的中间结果，比如显示路径规划，目标框选。

操作：

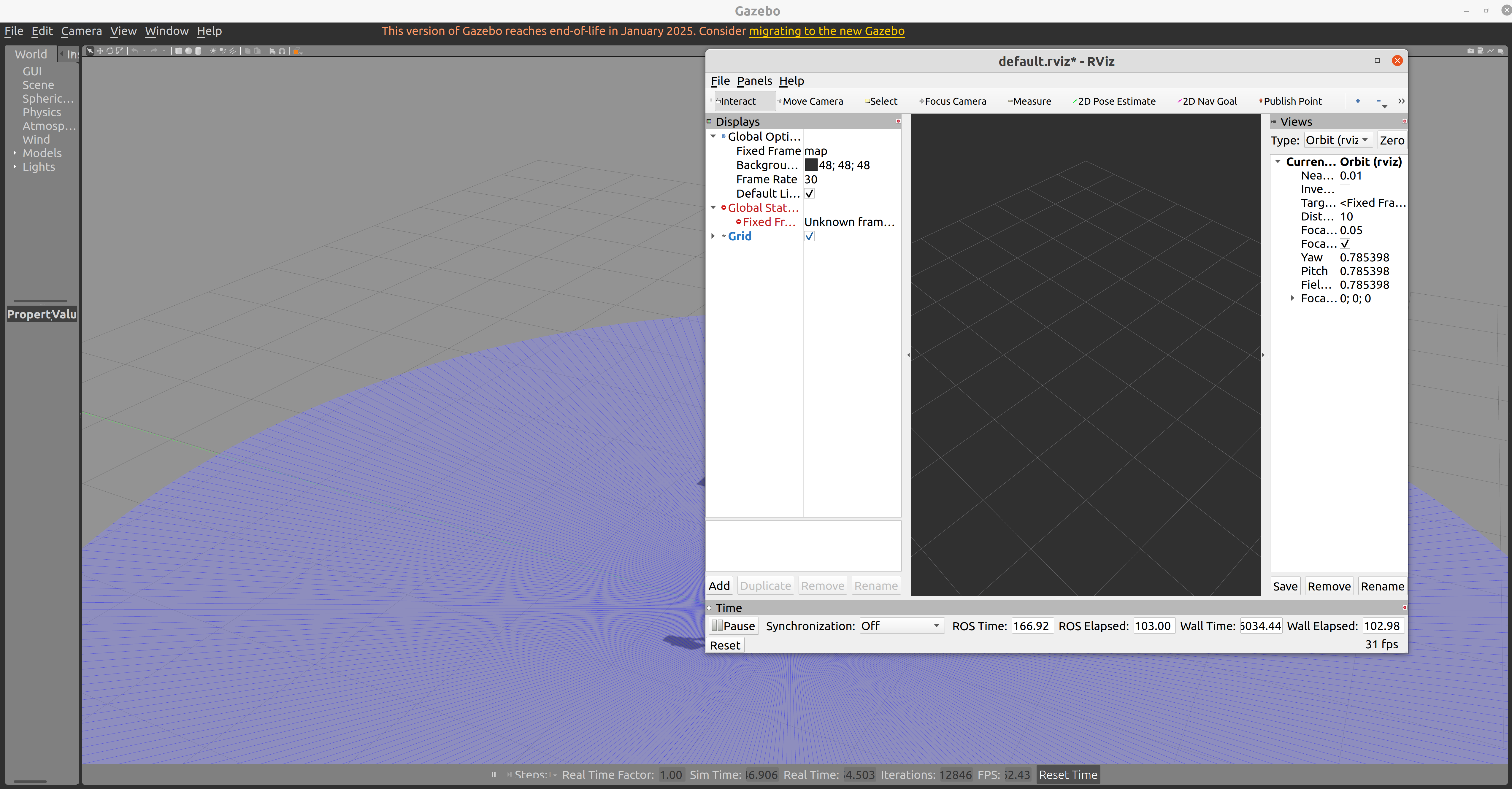

启动仿真程序后，在终端中输入rviz。

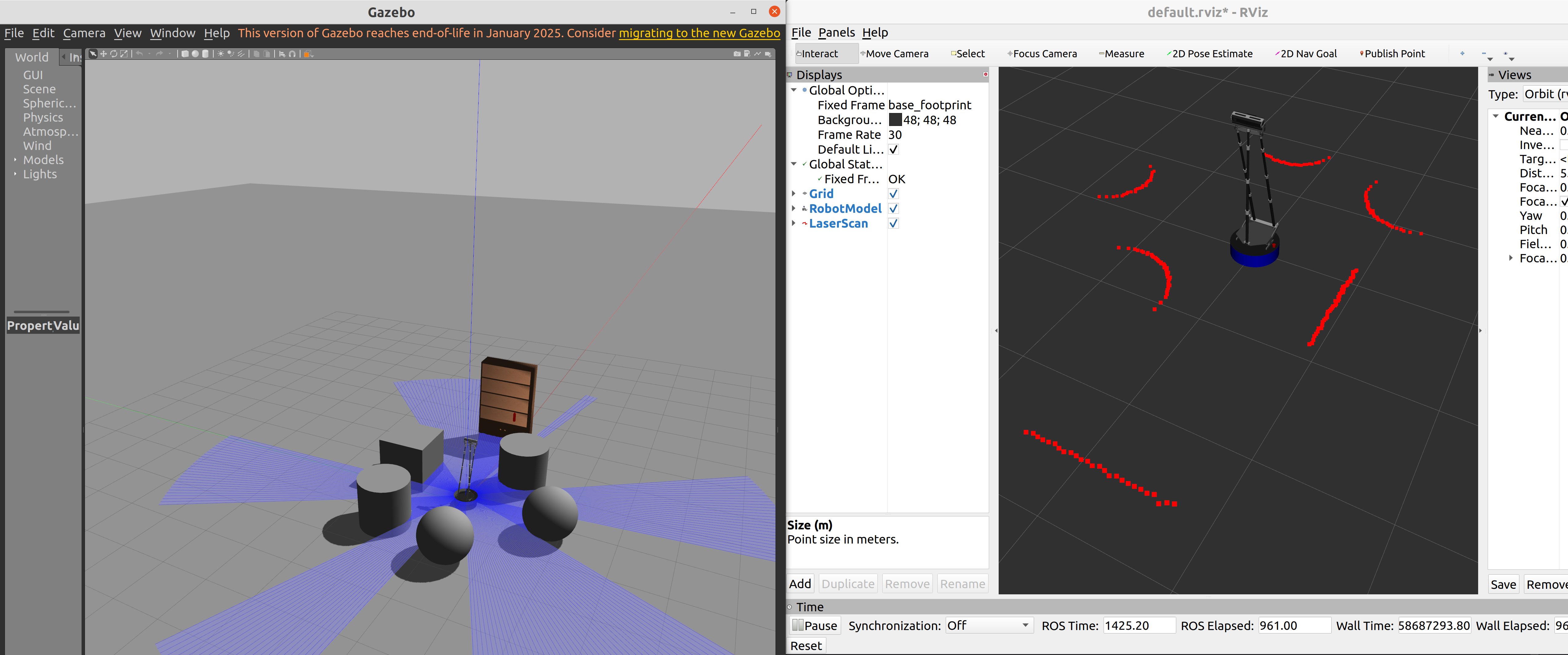

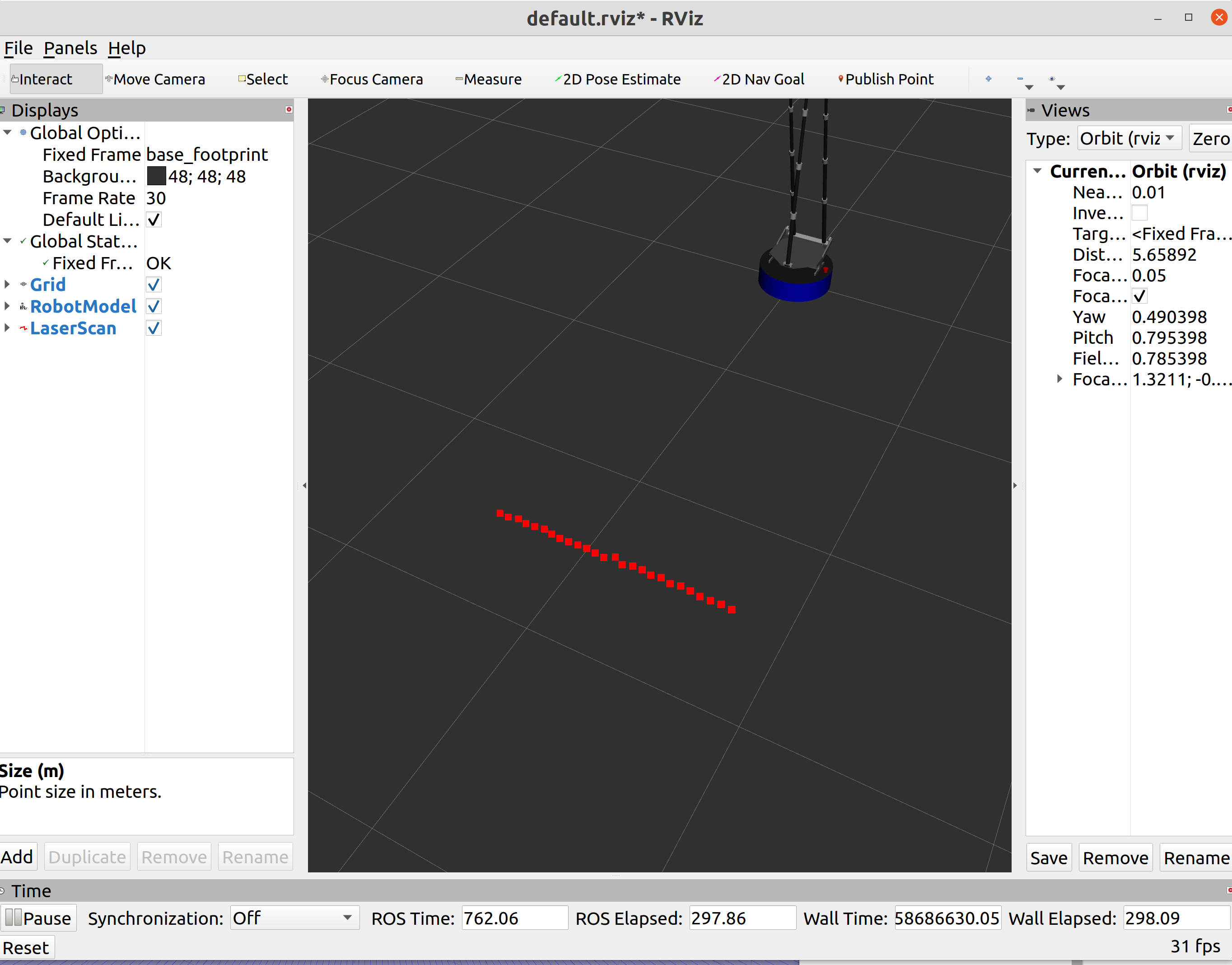

修改左边界面显示，左下角add RobotModel和LaserScan，如图（如果没有机器人模型的话就source一下再打开rviz）

****

这一排红色点阵就是雷达获取的数据，可以在仿真环境中添加障碍物来查看rviz的显示
可以导出此次的配置文件，然后下次打开rviz后再open配置文件。点击左上角的flies目录就可以看到

Tips

rviz只是一个数据可视化界面，用于显示机器人获取的数据，无论他是仿真机器人还是真实的机器人
可以通过launch文件来自动配置rviz的参数

Ros中激光雷达的消息包格式

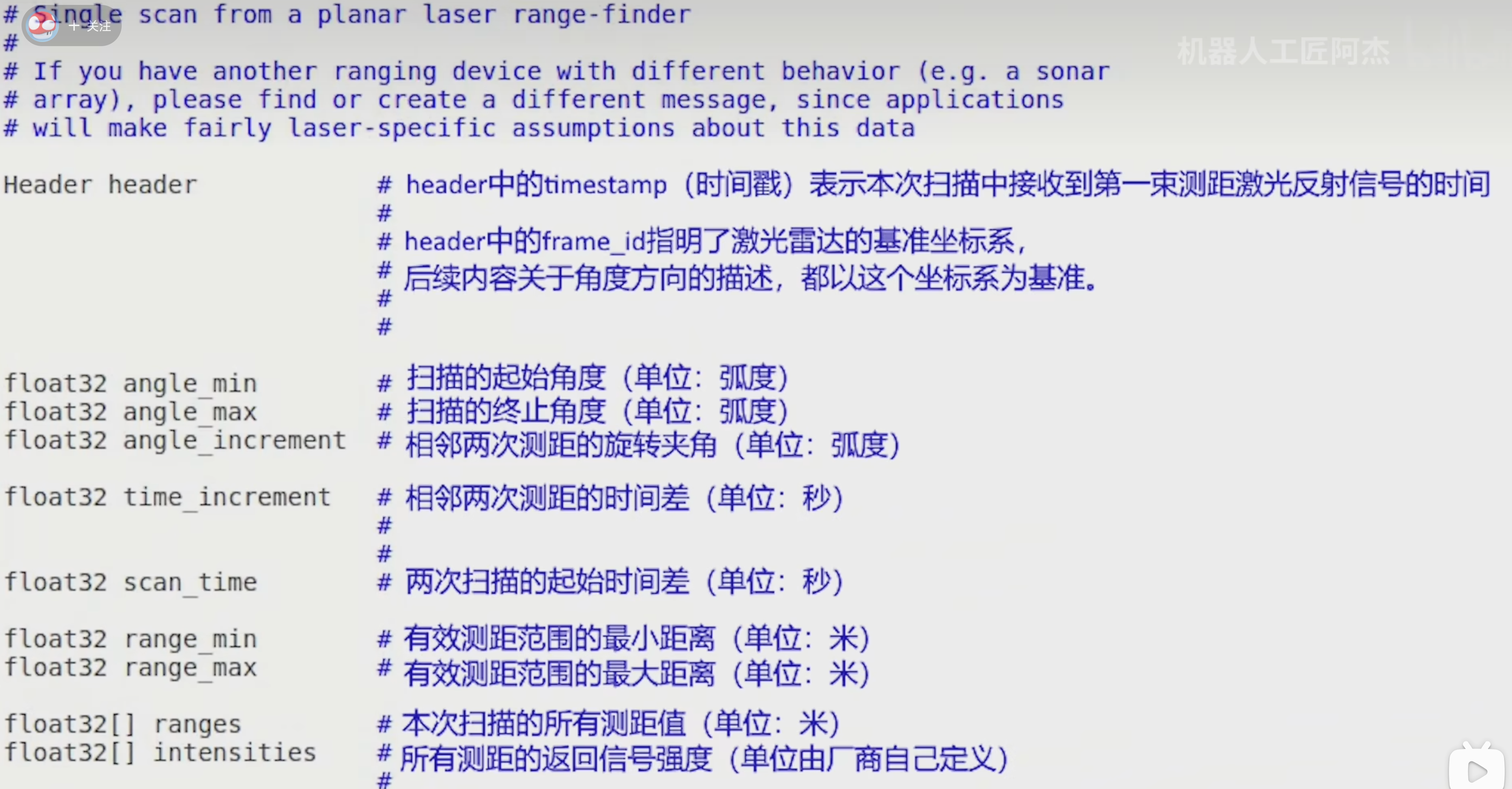

在roswiki官网中可以打开sensor_msgs/LaserScan Message，注释翻译成中文

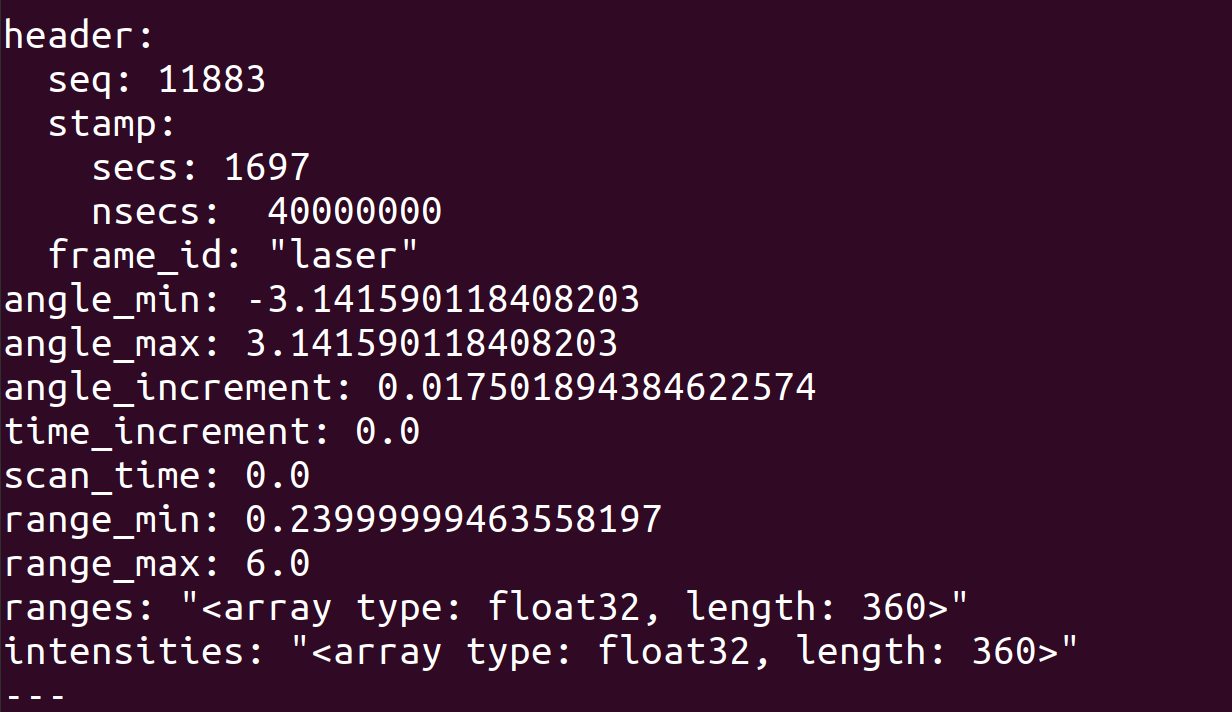

可以在终端中显示消息类型

输入rostopic echo /scan –noarr

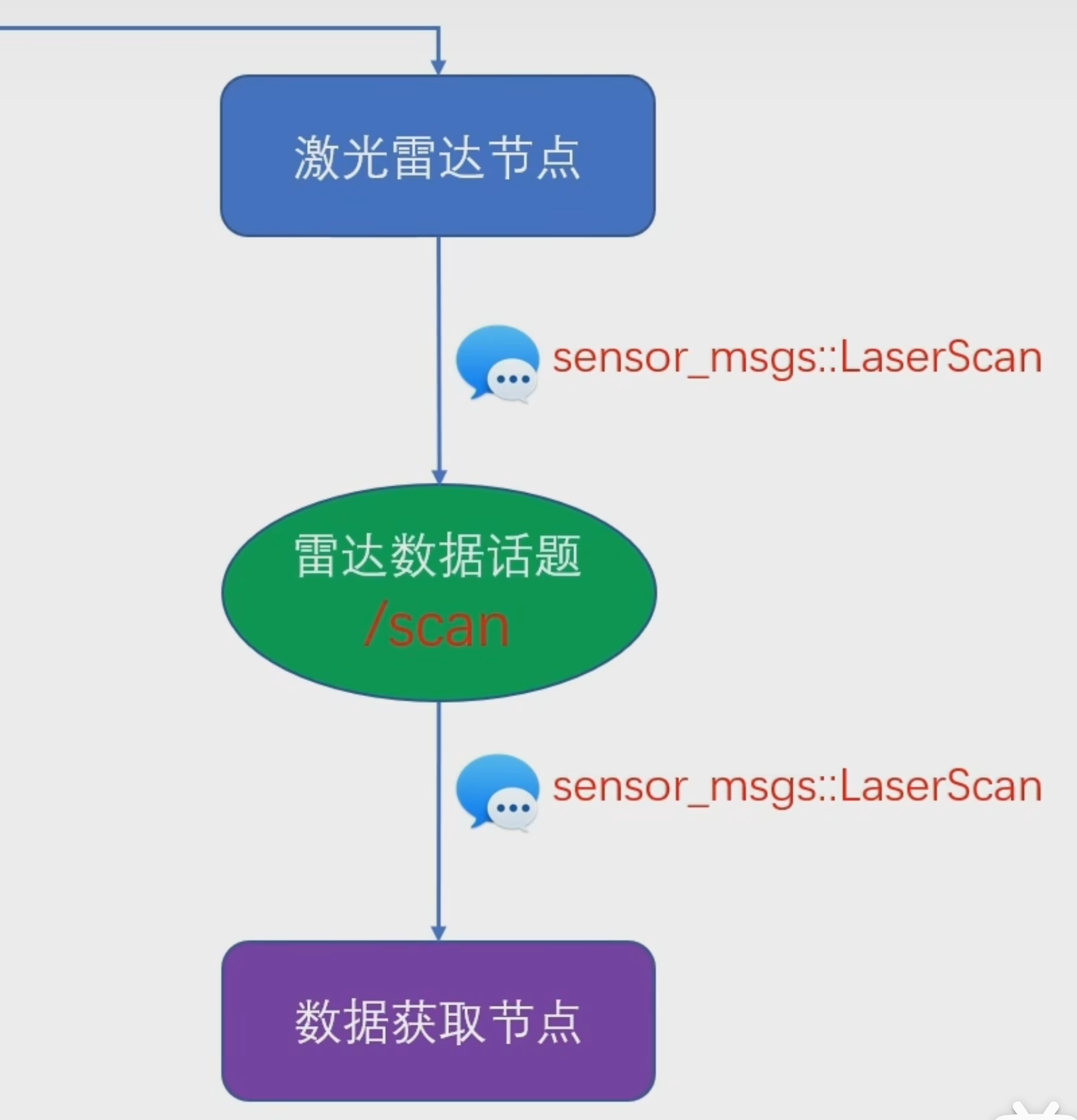

用c++实现获取激光雷达

构建一个新的软件包，包名为lidar_pkg
新建一个节点，lidar_node
在节点中，向ros大管家nodehandle申请订阅话题，并设置回调函数为lidarcallback（）
构建回调函数，接受并处理数据
调用ros_info()显示雷达检测到的前方障碍物距离

函数如下：

void lidar_Callback(const sensor_msgs::LaserScan msg) {
    float fMidDist = msg.ranges[180];
    ROS_INFO("前方测距 ranges[180] = %f 米",fMidDist);
}


int main(int argc, char **argv) {
    setlocale(LC_ALL, "");

    ros::init(argc, argv, "lidar_node");

    ros::NodeHandle n ;

    ros::Subscriber lidar_sub = n.subscribe("/scan", 10, &lidar_Callback);

    ros::spin ();
    return 0;
}

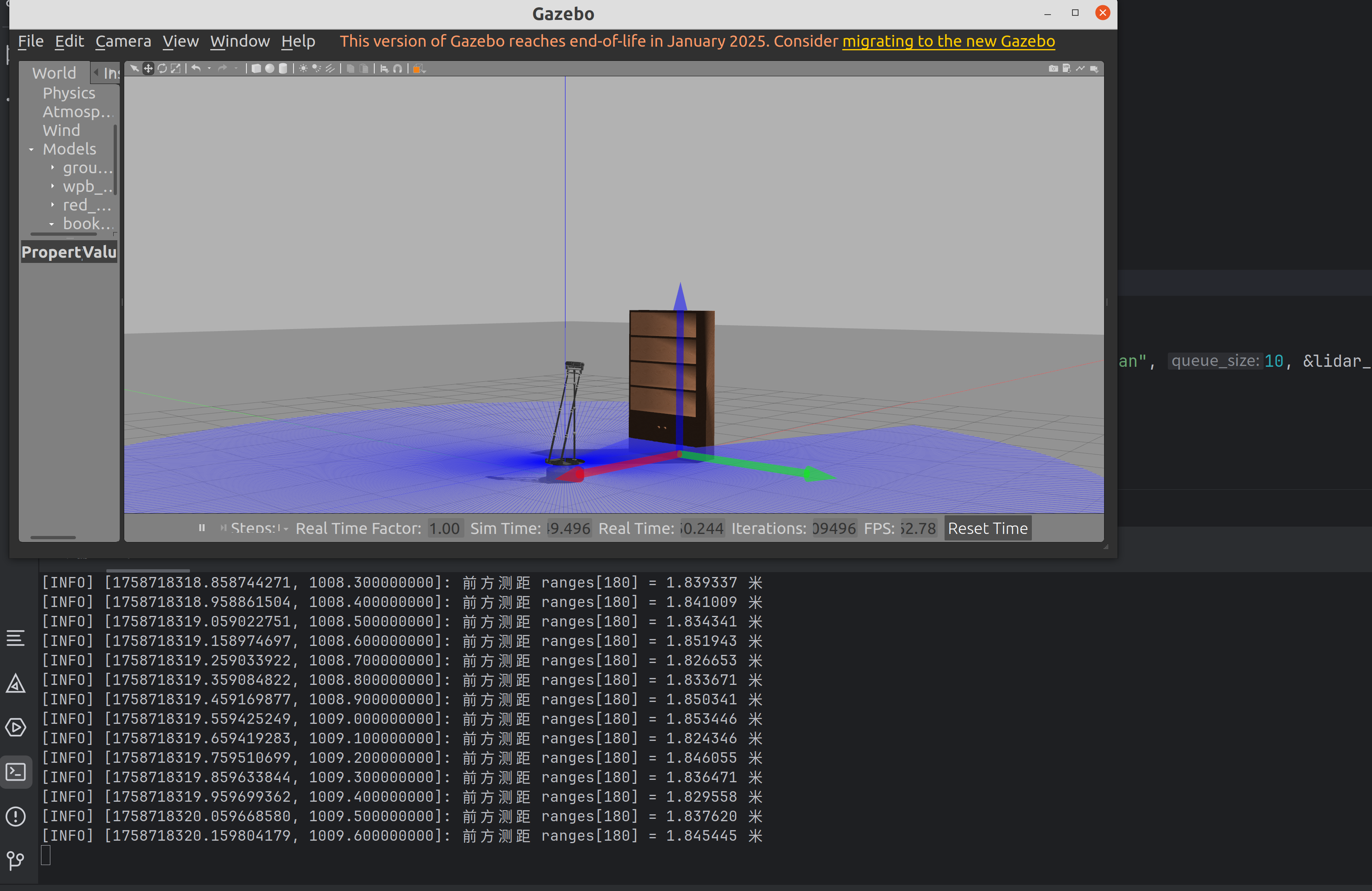

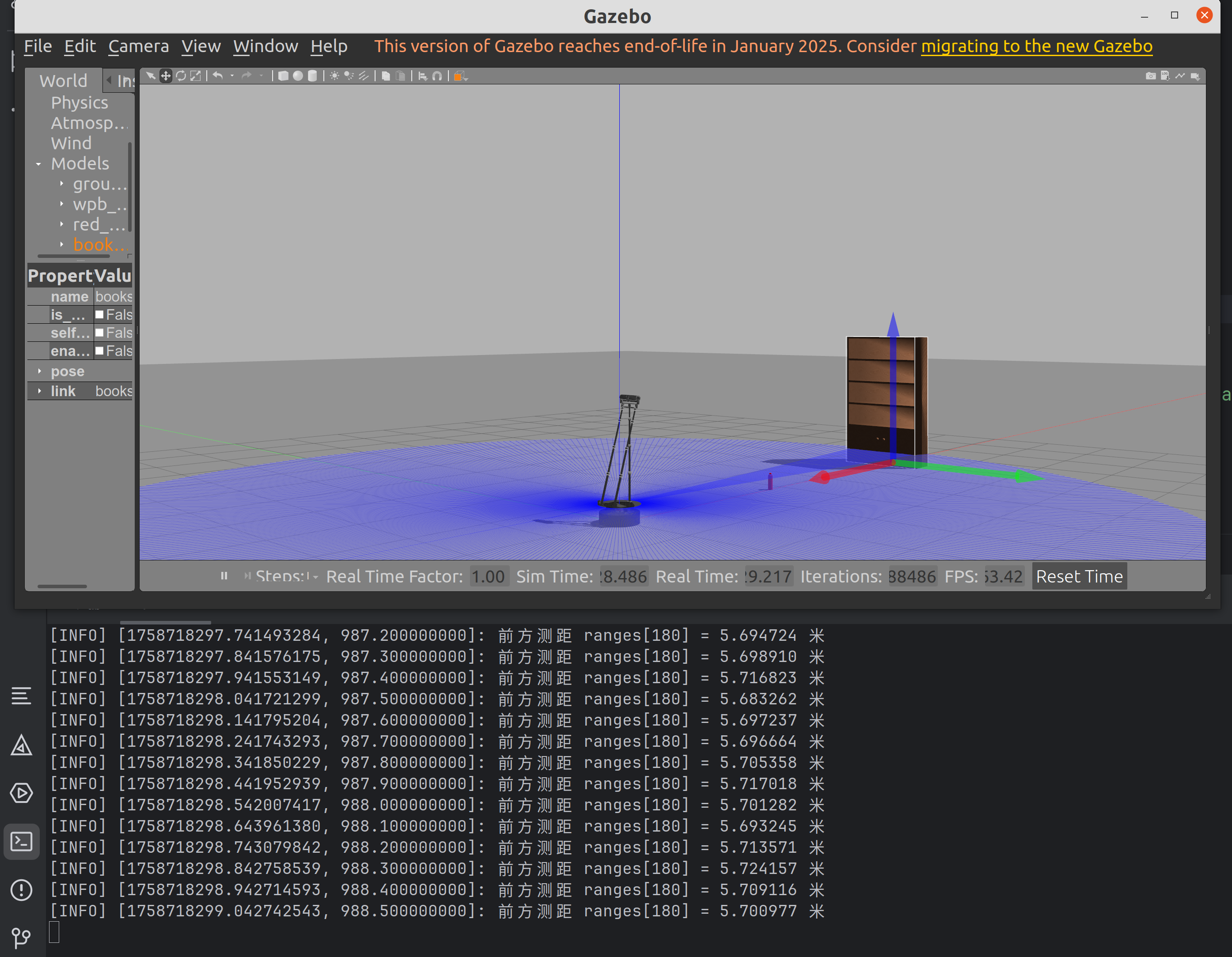

编译运行后，再打开仿真工具，移动前方的书架，可以看到距离的变化

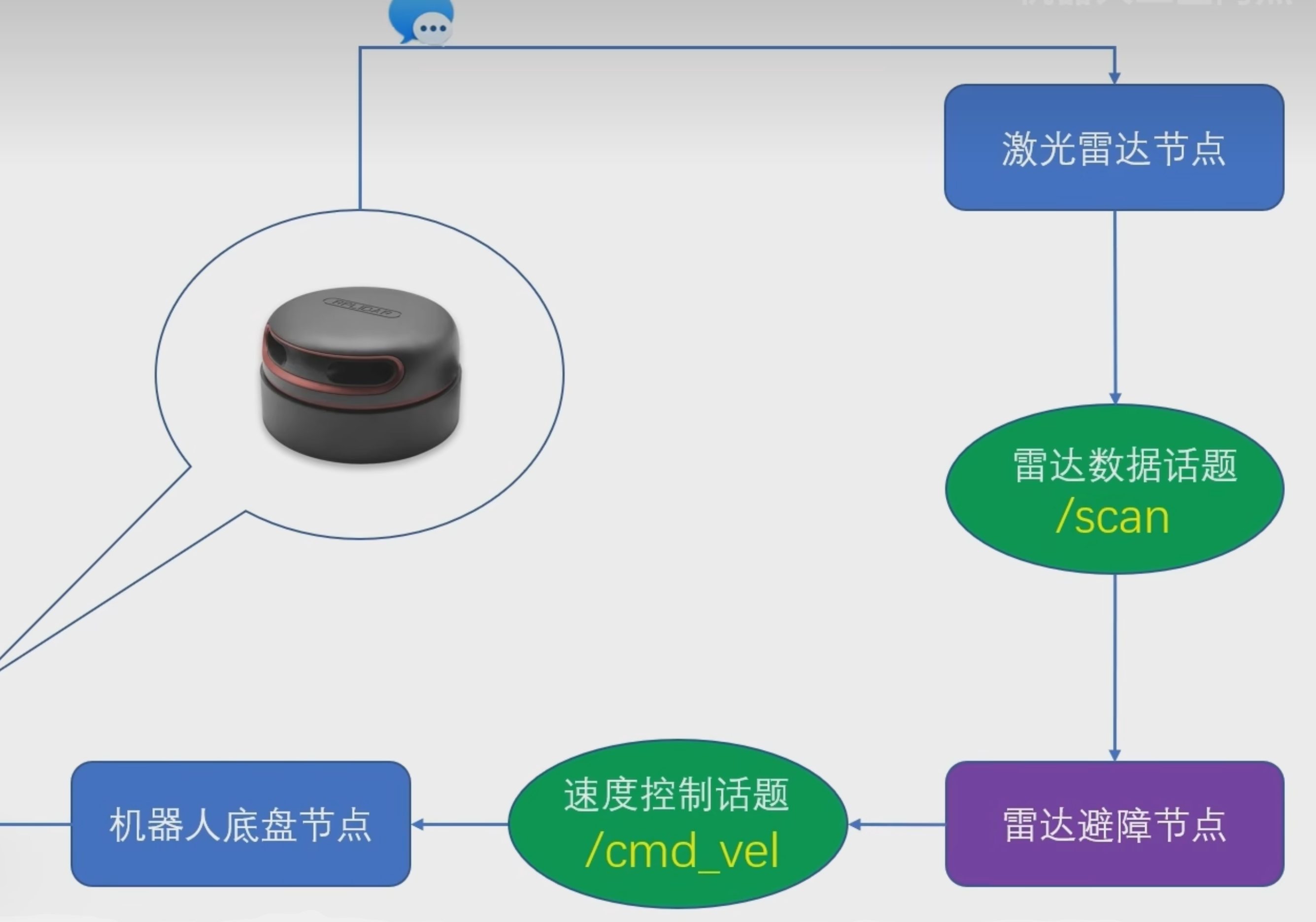

实现简单的避障控制

在上一节的基础上修改程序就可以了

发布速度控制话题/cmd_vel
构建速度控制消息包，vel_cmd用于数据传输
根据激光雷达的测距值，调整机器人运动速度，避开障碍

ros::Publisher vel_pub ;
int n = 0;
void lidar_Callback(const sensor_msgs::LaserScan msg) {
    float fMidDist = msg.ranges[180];
    ROS_INFO("前方测距 ranges[180] = %f 米",fMidDist);

    if (n>0) {
        n--;
        return;
    }
    geometry_msgs::Twist vel_cmd;
    if (fMidDist < 1.5) {
        vel_cmd.angular.z = 0.3;
        n=50;
    }
    else {
        vel_cmd.linear.x = 0.1;
    }
    vel_pub.publish(vel_cmd);
  	//如果没有速度的输入，机器人会按照最近一次的速度运动
}


int main(int argc, char **argv) {
    setlocale(LC_ALL, "");

    ros::init(argc, argv, "lidar_node");

    ros::NodeHandle n ;

    ros::Subscriber lidar_sub = n.subscribe("/scan", 10, &lidar_Callback);

                    vel_pub  = n.advertise<geometry_msgs::Twist>("/cmd_vel", 10);

    ros::spin ();

    return 0;
}

Ros中IMU的使用

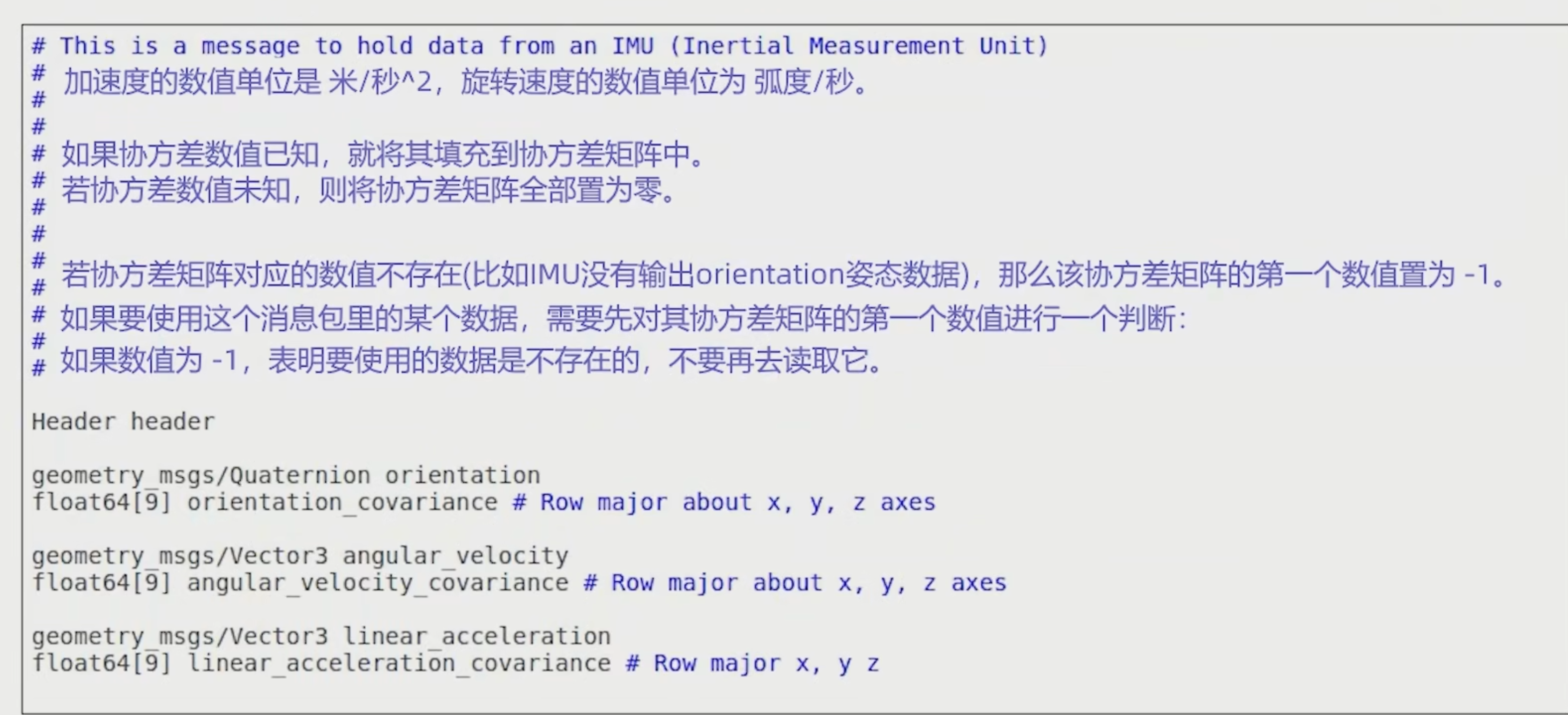

Imu Message

angular_veloity ——————x,y,z三轴的旋转速度
liner——acceleration——————xyz三轴矢量加速度
orientation——————xyz经处理后的偏移量，数据类型是Quaternion，包含float x，y ，z ，w。四元数描述。

C++实现imu数据获取

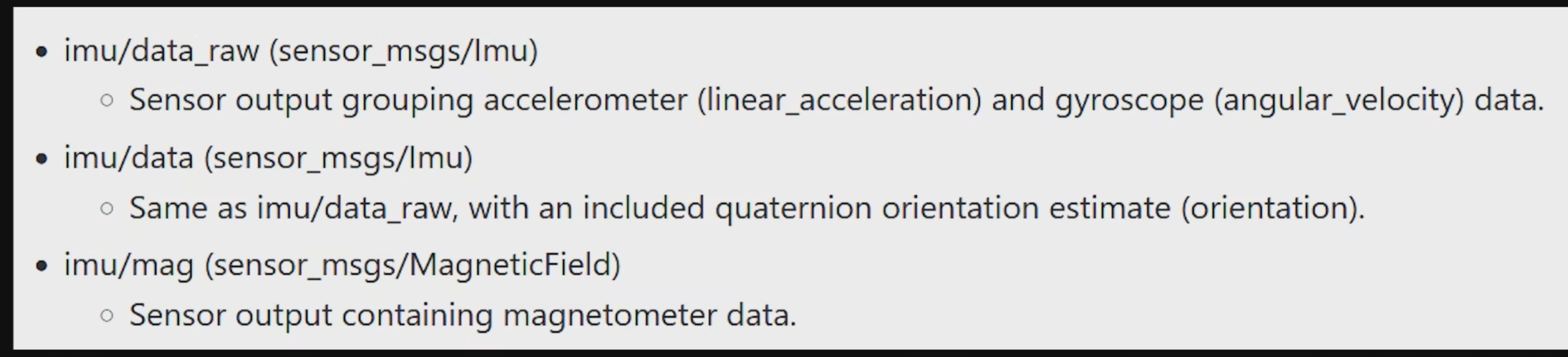

Ros官方给出了三个话题

六轴原始数据
六轴原始数据和融合后的四元数姿态描述
加上磁力计的九轴数据

Cpp实现步骤：
创建一个新的pkg
建立节点，imu_node
编程构建imu_node,利用回调函数对imu的数据进行处理
使用tf工具转换数据，并屏幕打印

void IMUCallback(const sensor_msgs::Imu msg)
{
    // 检测消息包中四元数数据是否存在
    if(msg.orientation_covariance[0] < 0)
        return;
    // 四元数转成欧拉角
    tf::Quaternion quaternion(
        msg.orientation.x,
        msg.orientation.y,
        msg.orientation.z,
        msg.orientation.w
    );
    double roll, pitch, yaw;
    tf::Matrix3x3(quaternion).getRPY(roll, pitch, yaw);
    // 弧度换算成角度
    roll = roll*180/M_PI;
    pitch = pitch*180/M_PI;
    yaw = yaw*180/M_PI;
    ROS_INFO("滚转= %.0f 俯仰= %.0f 朝向= %.0f", roll, pitch, yaw);
}

int main(int argc, char **argv)
{
    setlocale(LC_ALL, "");
    ros::init(argc,argv, "demo_imu_data");

    ros::NodeHandle n;
    // 订阅 IMU 的数据话题
    ros::Subscriber sub = n.subscribe("imu/data", 100, IMUCallback);
    ros::spin();

    return 0;
}

实现与运动控制的结合

ros::Publisher vel_pub ;
// IMU 回调函数
void IMUCallback(const sensor_msgs::Imu msg)
{
    // 检测消息包中四元数数据是否存在
    if(msg.orientation_covariance[0] < 0)
        return;
    // 四元数转成欧拉角
    tf::Quaternion quaternion(
        msg.orientation.x,
        msg.orientation.y,
        msg.orientation.z,
        msg.orientation.w
    );
    double roll, pitch, yaw;
    tf::Matrix3x3(quaternion).getRPY(roll, pitch, yaw);
    // 弧度换算成角度
    roll = roll*180/M_PI;
    pitch = pitch*180/M_PI;
    yaw = yaw*180/M_PI;
    ROS_INFO("滚转= %.0f 俯仰= %.0f 朝向= %.0f", roll, pitch, yaw);
		//此处可以设计pid算法
    double t_yaw = 90;
    float kp ,ki ,kd ;
    double error = t_yaw - yaw ;

    geometry_msgs::Twist vel_cmd;
    kp = 0.02 ;
    vel_cmd.angular.z = error *kp ;
    vel_cmd.linear.x = 0.1 ;
    vel_pub.publish(vel_cmd);
}

int main(int argc, char **argv)
{
    setlocale(LC_ALL, "");
    ros::init(argc,argv, "demo_imu_data");

    ros::NodeHandle n;
    // 订阅 IMU 的数据话题
    ros::Subscriber sub = n.subscribe("imu/data", 100, IMUCallback);
        vel_pub = n.advertise<geometry_msgs::Twist>("cmd_vel", 100);
    ros::spin();

    return 0;
}

栅格地图

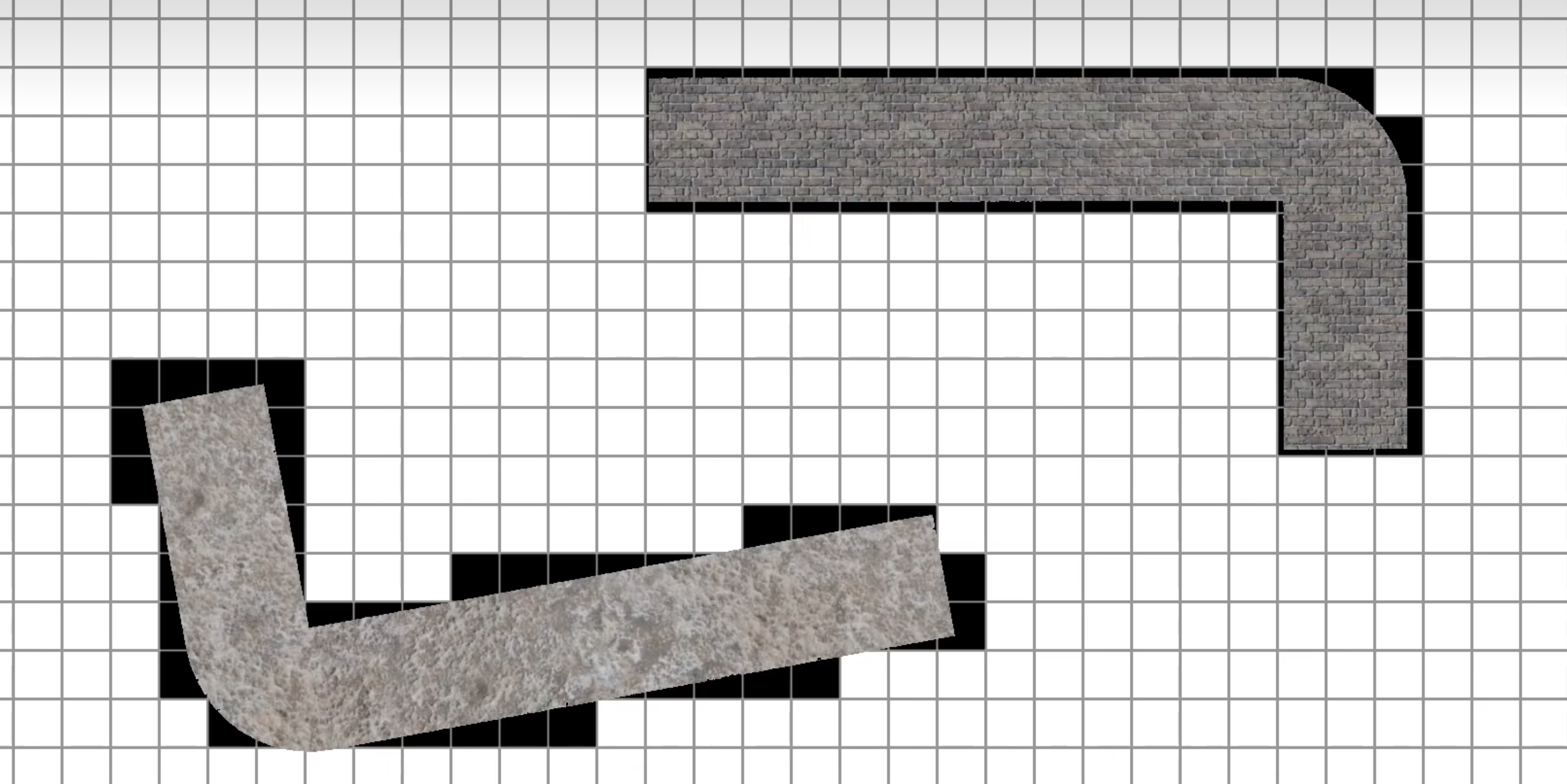

假设地图上有两个障碍物，以俯视观察他。将地图用大小相同的方格代替，被占据的格子（哪怕只占据一点）涂上黑色，未被占据的栅格涂上白色。如图

切换栅格的大小可以让障碍物的表示更加精准，理论上可以无限逼近实际的大小。

一个小正方形的边长（栅格边长）即为地图分辨率。
将黑色格子标记为1，空白格子为0，这样整个地图就可以以数组的形式存储数据来表示。

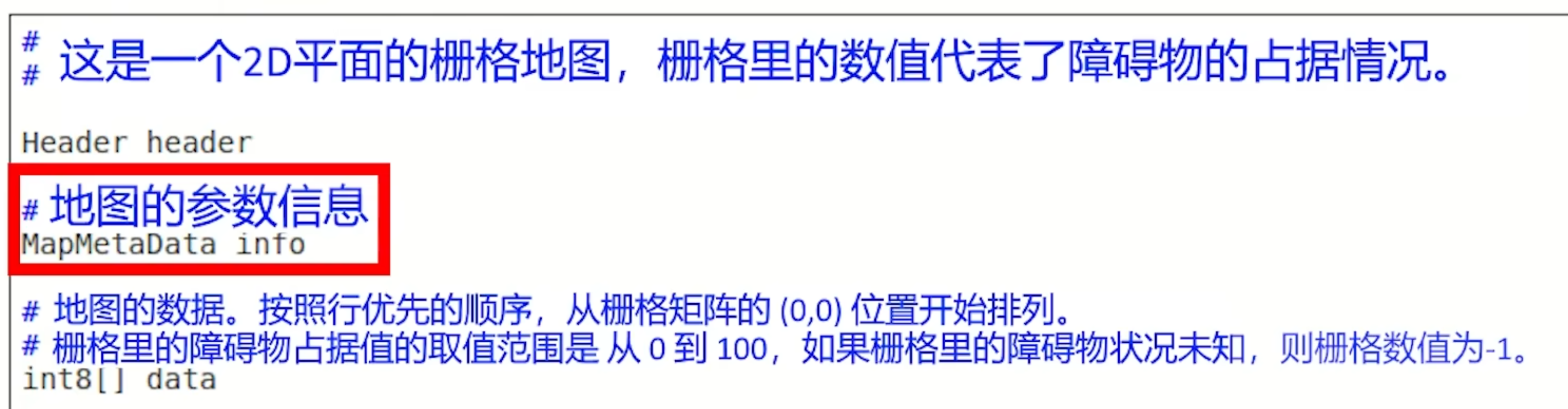

Ros栅格地图消息的数据结构

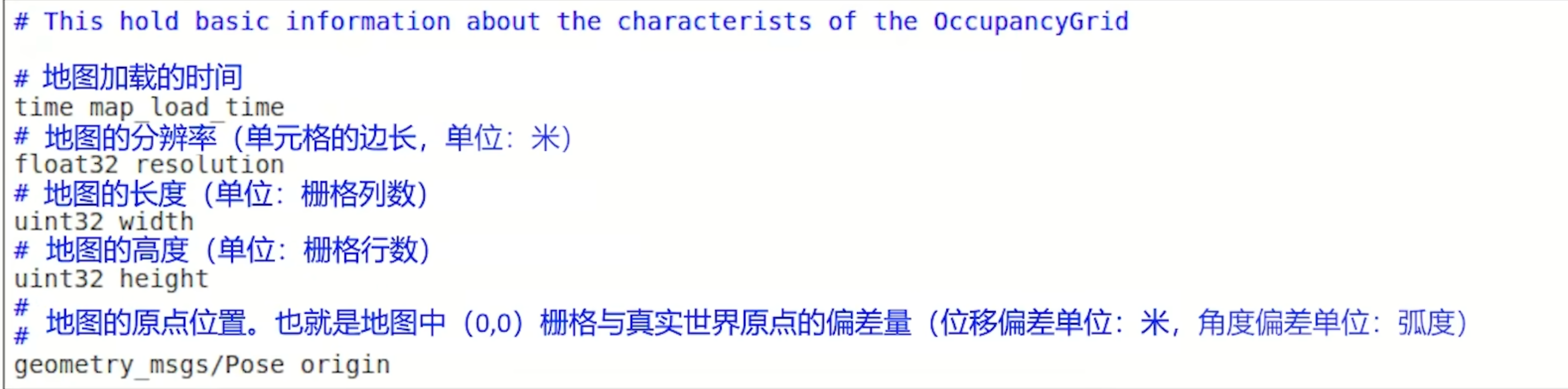

info的包含如下：

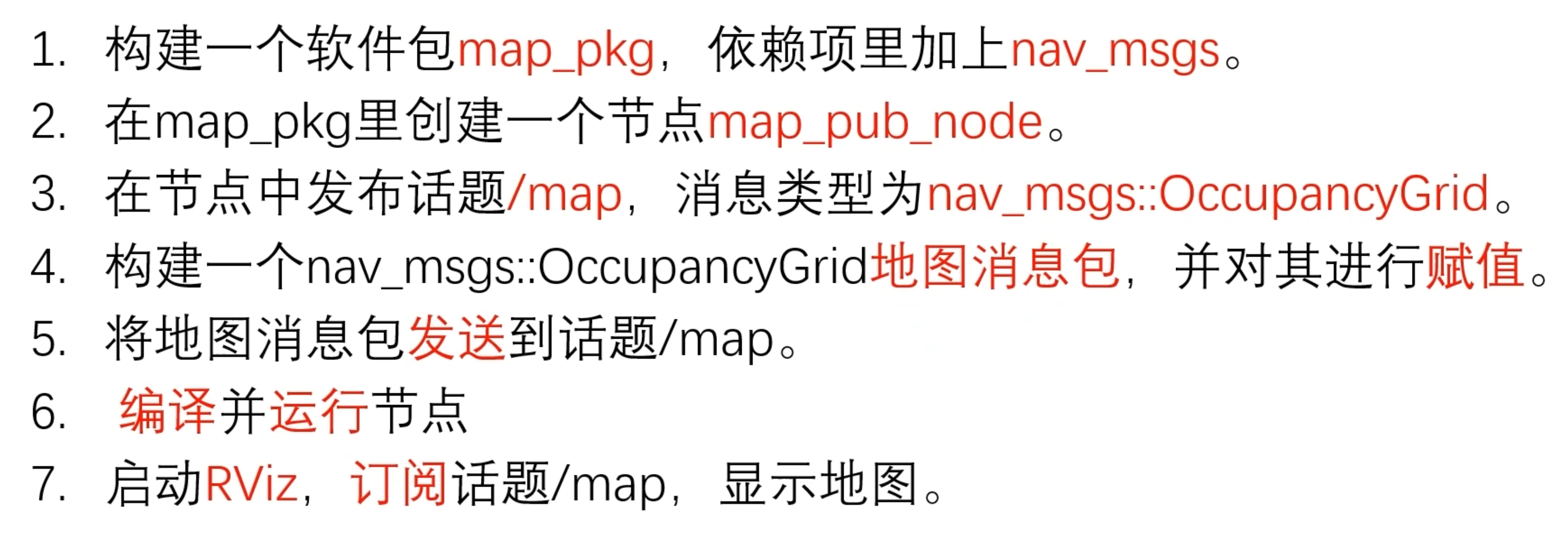

C++编写节点

int main(int argc, char **argv) {
    ros::init(argc,argv,"map_pub_node");
    ros::NodeHandle n ;
    ros::Publisher pub = n.advertise<nav_msgs::OccupancyGrid>("/map",10);

    ros::Rate r(1) ;
    while (ros::ok) {
      	//定义数据类型
        nav_msgs::OccupancyGrid msg ;
      	//设置地图参数
        msg.header.frame_id = "map";
        msg.header.stamp = ros::Time::now();

        msg.info.origin.position.x = 0;
        msg.info.origin.position.y = 0;

        msg.info.resolution = 1.0;
        msg.info.width = 4;
        msg.info.height = 2;

        msg.data.resize(8);//将八个格子的值清0
				//给地图赋值
        msg.data[0] = 100;
        msg.data[1] = 100;
        msg.data[2] = 0;
        msg.data[3] = -1;

        pub.publish(msg);
        r.sleep();

    }
    return 0 ;
}

启动roscore，启动节点，启动rviz

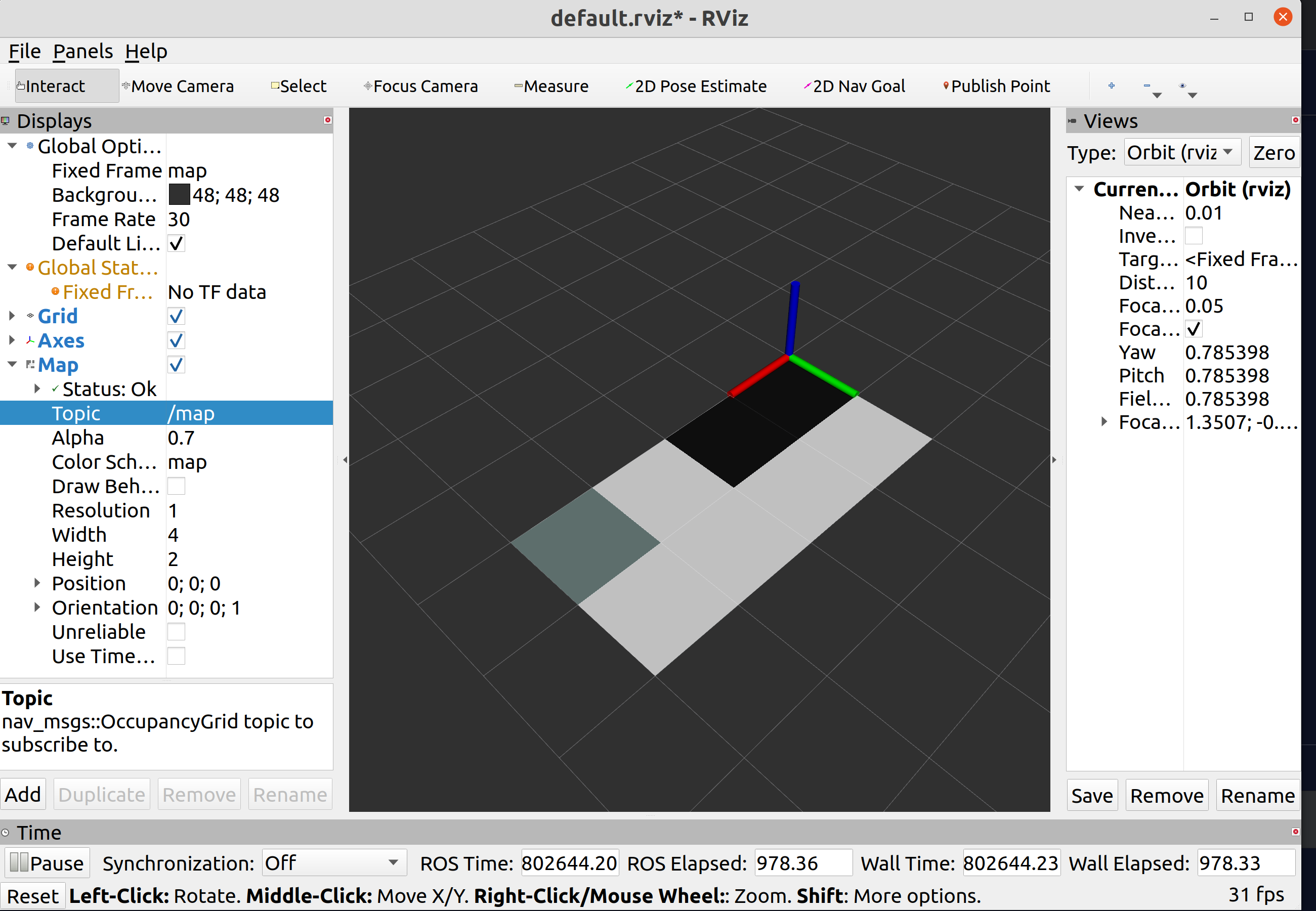

添加起始点（Axes）和Map，topic选择写好的/map话题。可以看到地图按照我们定义的样子展现出来。

1 2	msg.info.origin.position.x = 2.0; msg.info.origin.position.y = 1.0;

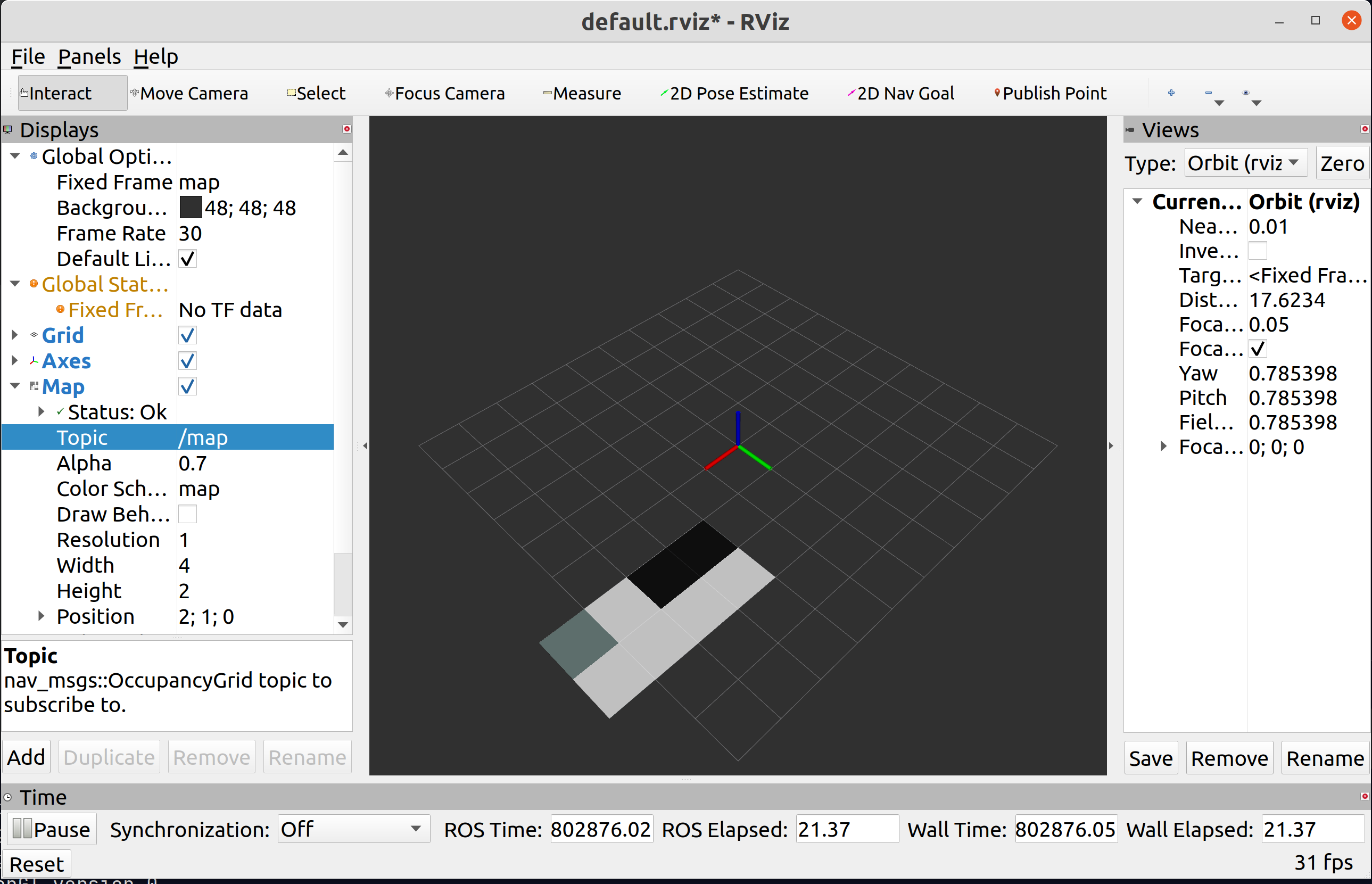

如果更改了上面的数值，他们不再为0，就会出现这样子的情况：

SLAM

全程是simultaneous localization and mapping，同时定位与地图创建。

定位：是指机器人确定自己的位置。

Slam的原理

如何创建地图呢？？

先选定一个原点作为参照系，建立坐标轴，通过记录当前观测点与对应参照物的坐标，改变不同观测点，将多次记录的坐标进行比对，将参照物重合构建出一张完整的地图。

在Ros中如何实现建图的功能呢

首先，Ros是地图是栅格地图，机器人放置在环境中，没有开启传感器感知周围时，所有格子的值均为-1，涂上灰色。

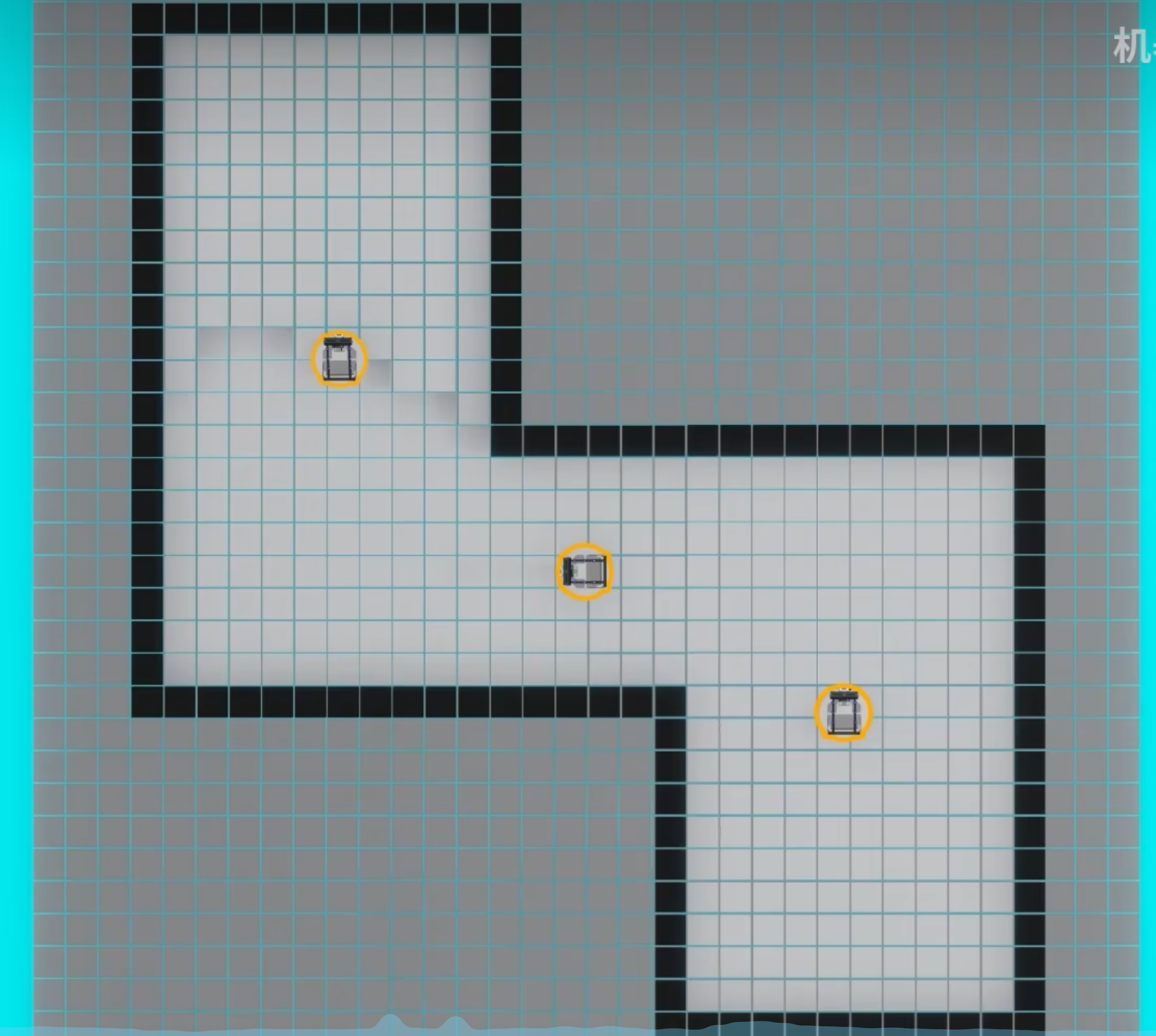

假设此时机器人开启了雷达扫描功能，激光发射出去穿过的格子都标记为0，涂上白色，代表没有障碍物。直到激光撞到障碍物，反射回来，这个格子标记为100，涂上黑色。这样子就能得到当前观测点的周围障碍物情况，改变观测点后，又进行一次扫描，标记出周围的情况。将两次的标记情况进行特征重合，构建出局部的地图。不断重复这个过程，就可以得到一副完整的地图了。

Ros中通过c++实现Slam

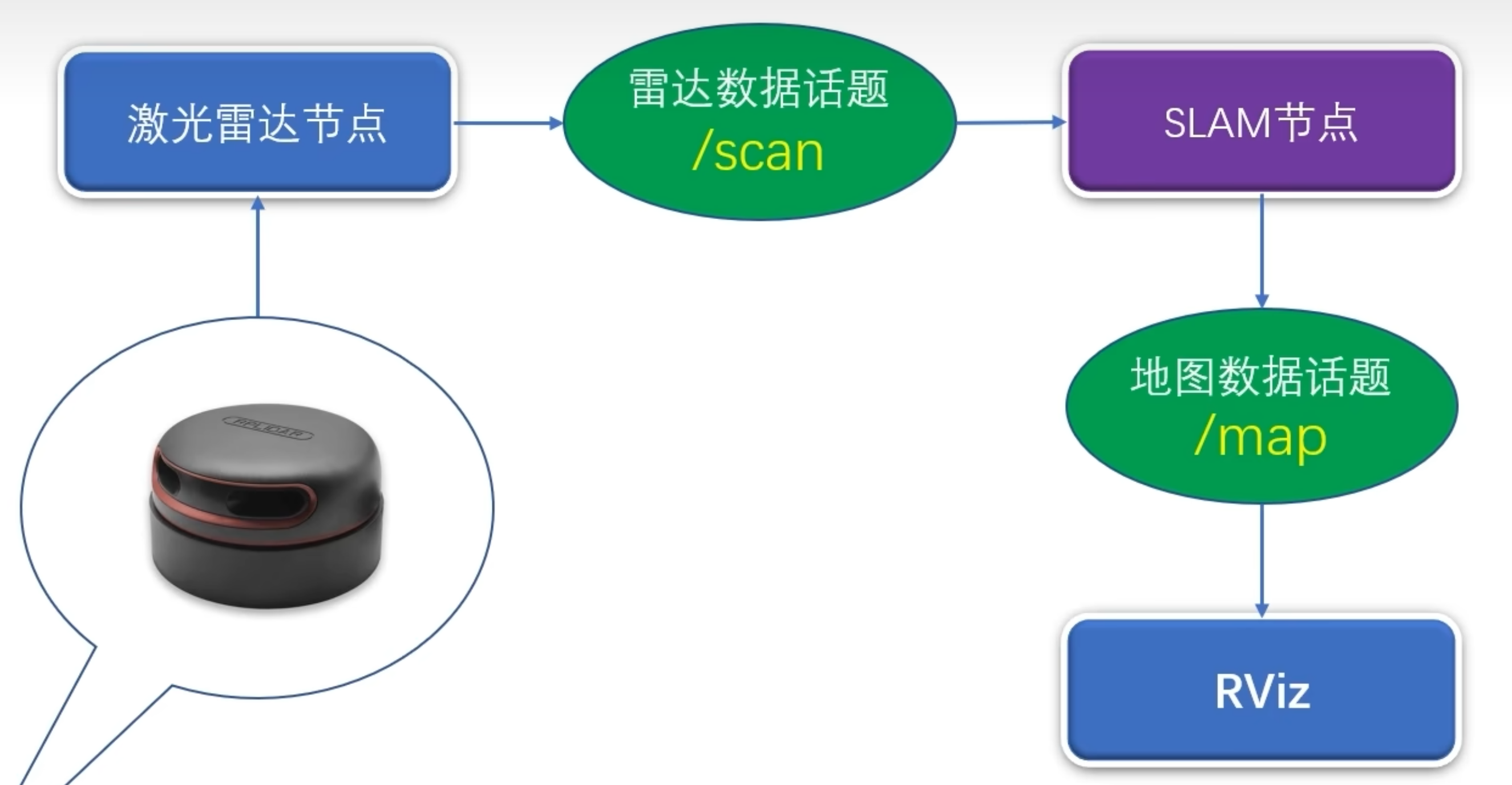

激光雷达发送数据到slam节点进行处理（建图算法），在发布map话题让rviz可视化界面订阅，就可以显示地图出来了。

Slam算法节点在ros中有提供，叫做Hector_Mapping节点。不用重复造轮子。

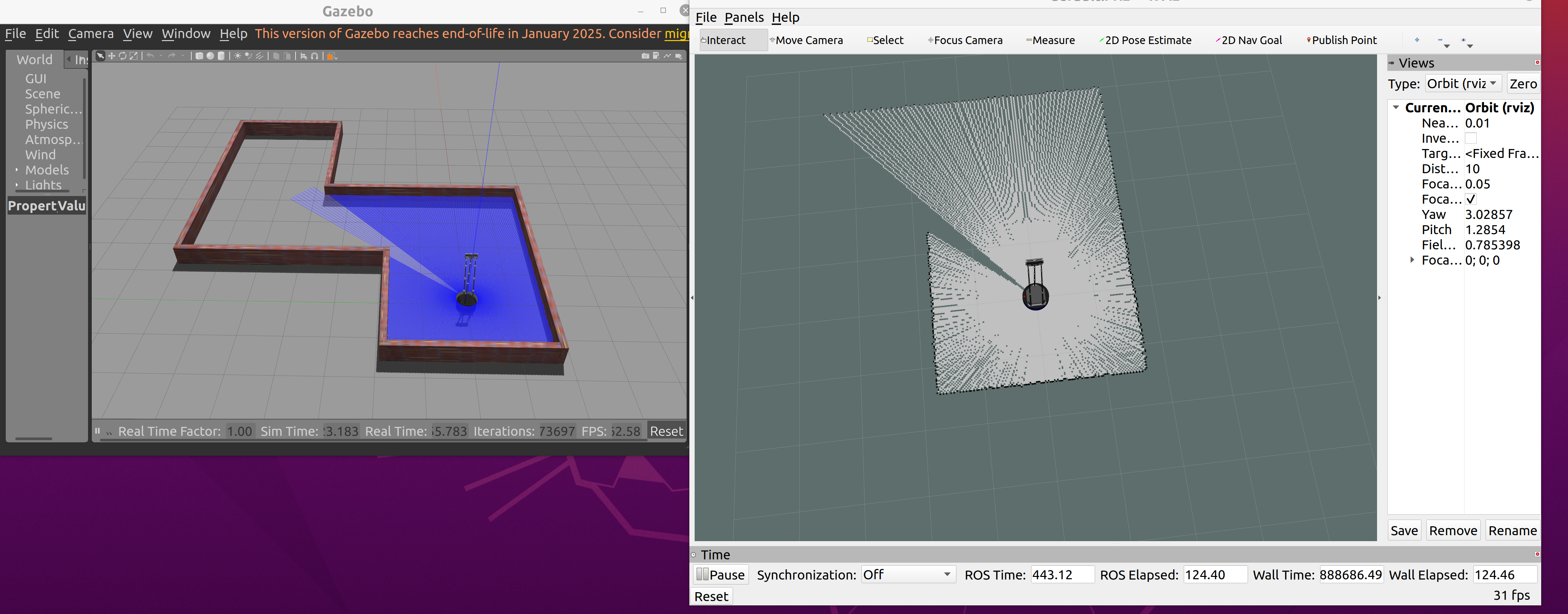

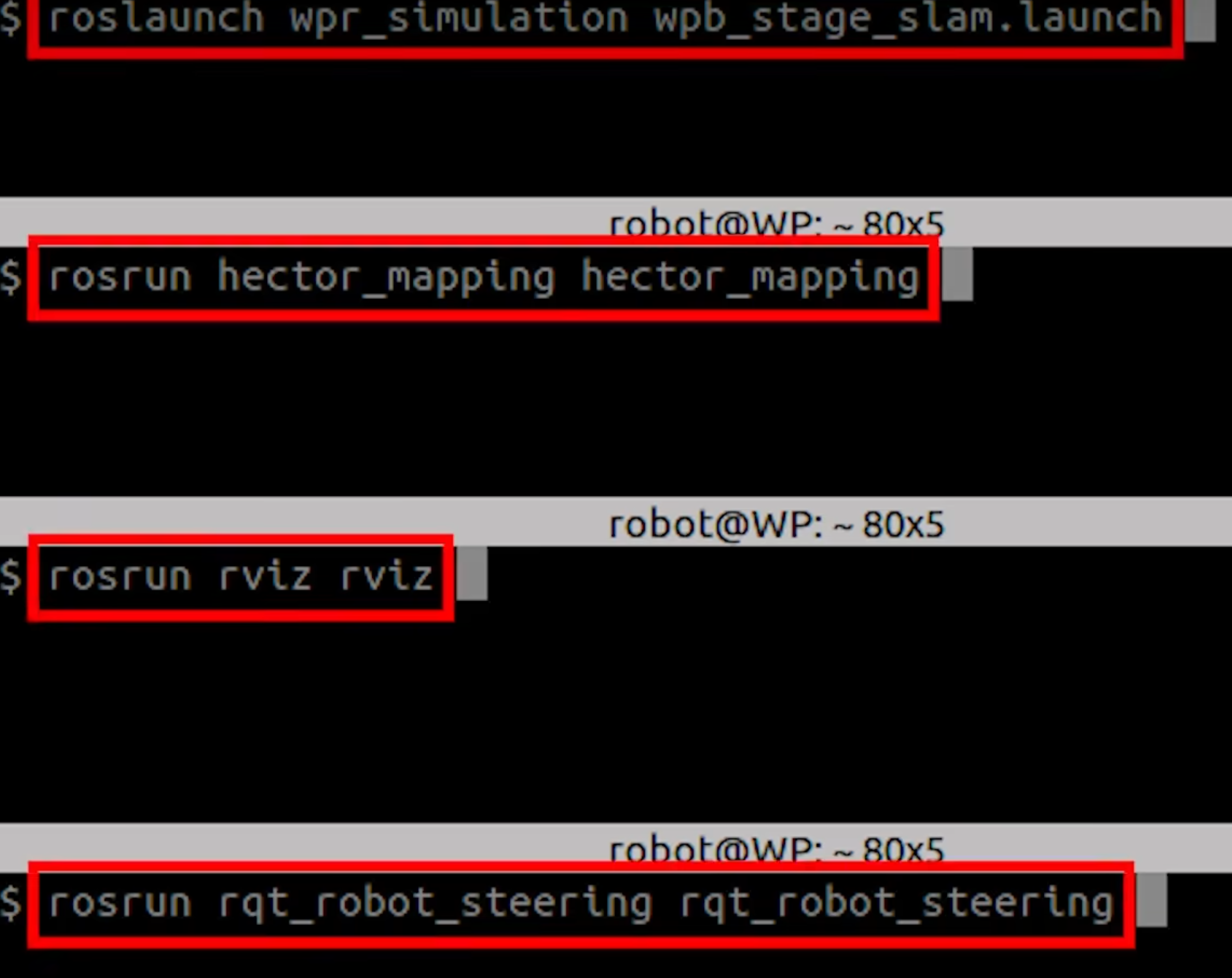

通过运行前三条指令可以开启slam的扫描功能，在rviz界面中add选项添加机器人model和map地图

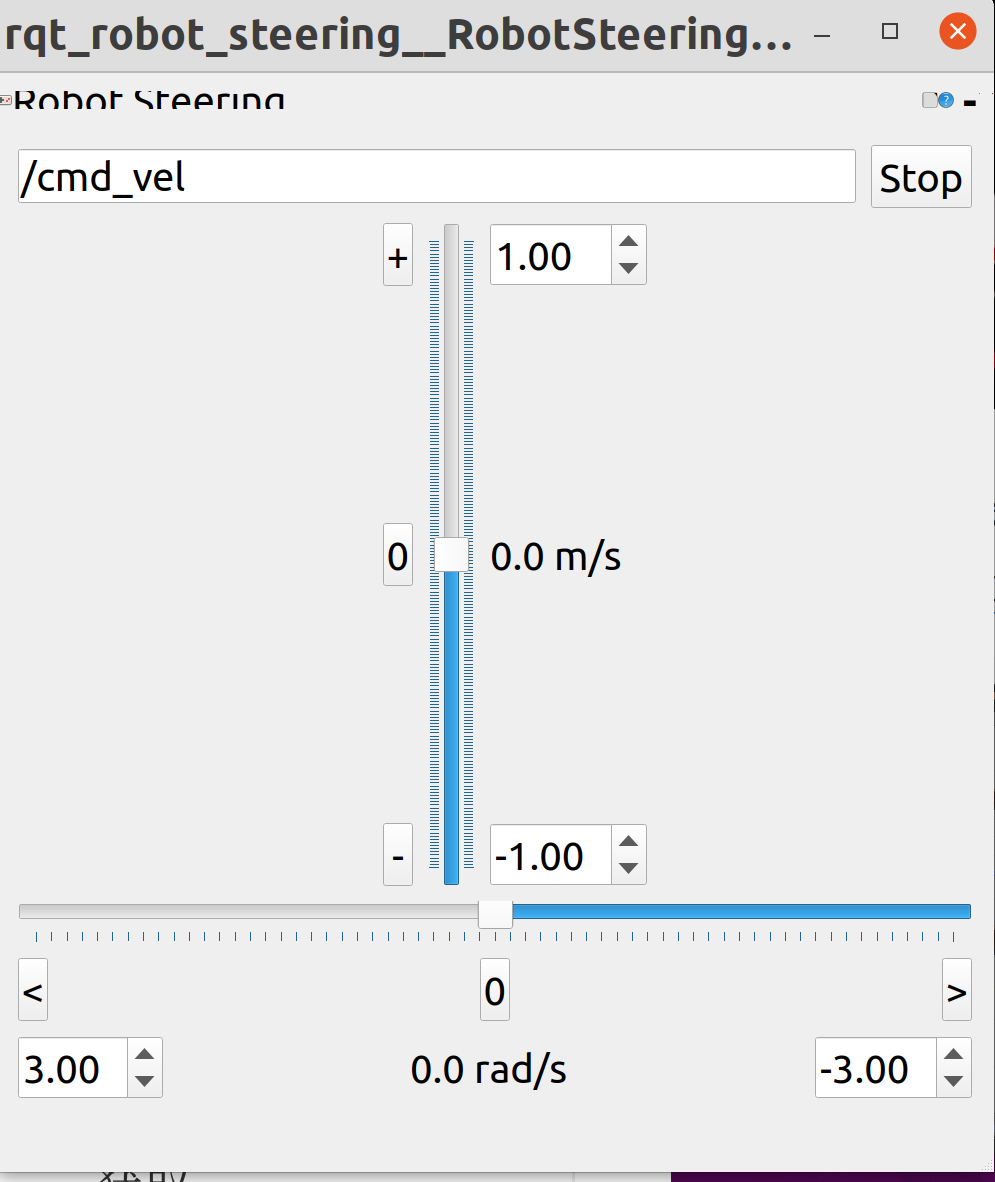

第四行指令可以开启一个图像化界面来控制机器人运动

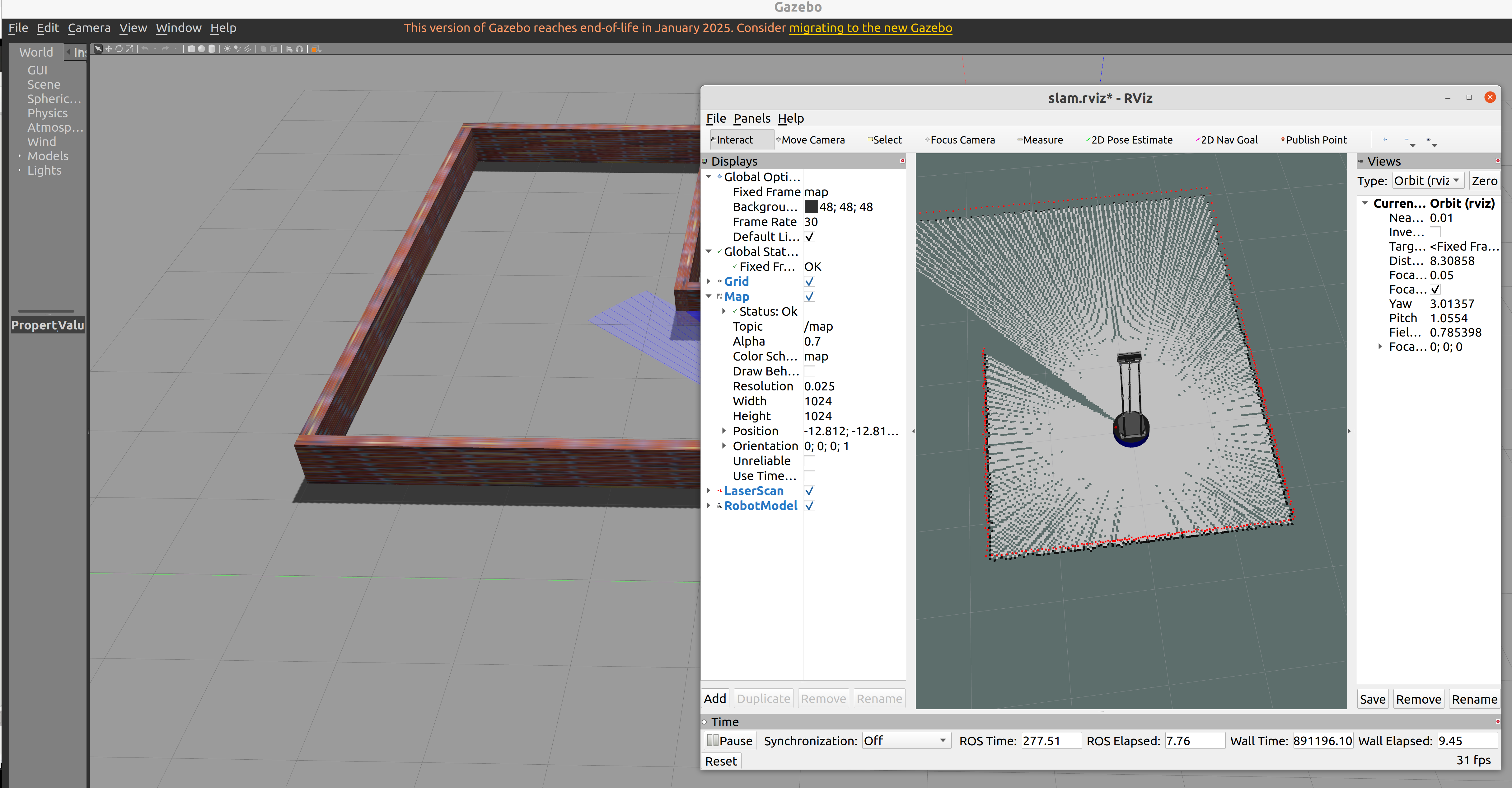

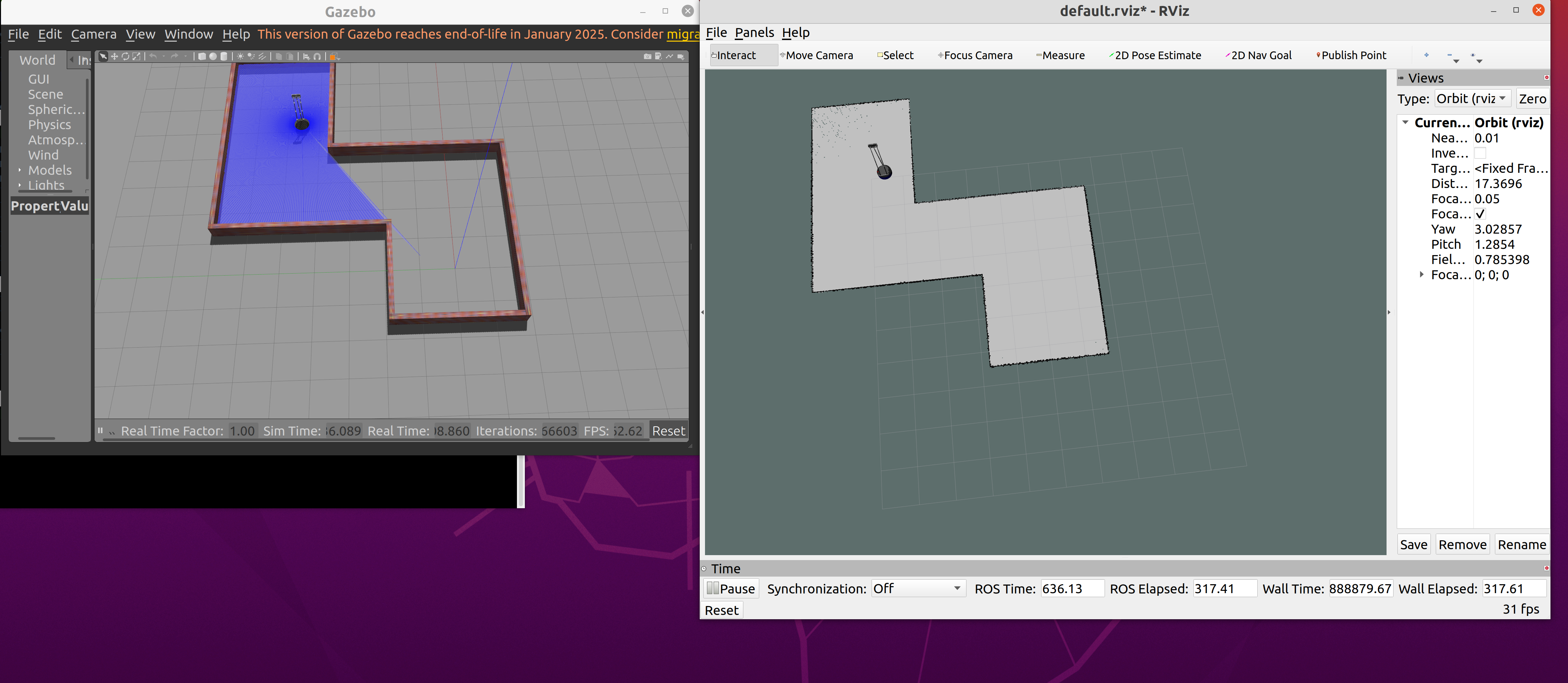

控制机器人移动，建模成功。

launch文件使用

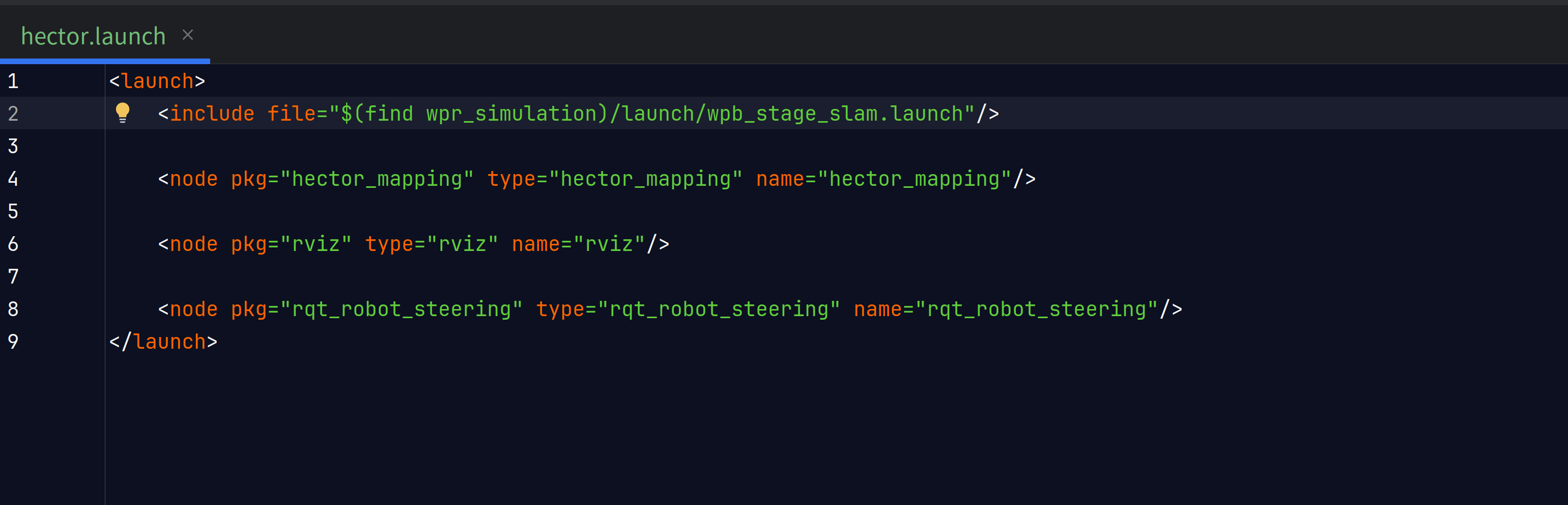

操作这么多有点麻烦，现在编写一个launch文件来一次性开启这些程序。

第一条语法是包含另一个launch文件的写法，￥（)用于查找括号下软件包的目录，后面接着具体文件路径。

其余三条，之前已经说明过。

编译运行。成功。

在rviz中导出配置好的rviz，放入pkg文件夹里的rviz目录下，并命名slam.rviz。

1	rviz -d ~/Ros_WorkSpace/src/slam_pkg/rviz/slam.rviz

可以在终端输入这段代码打开rviz后自动加载配置文件，也可以打开rviz后再手动选择加载。

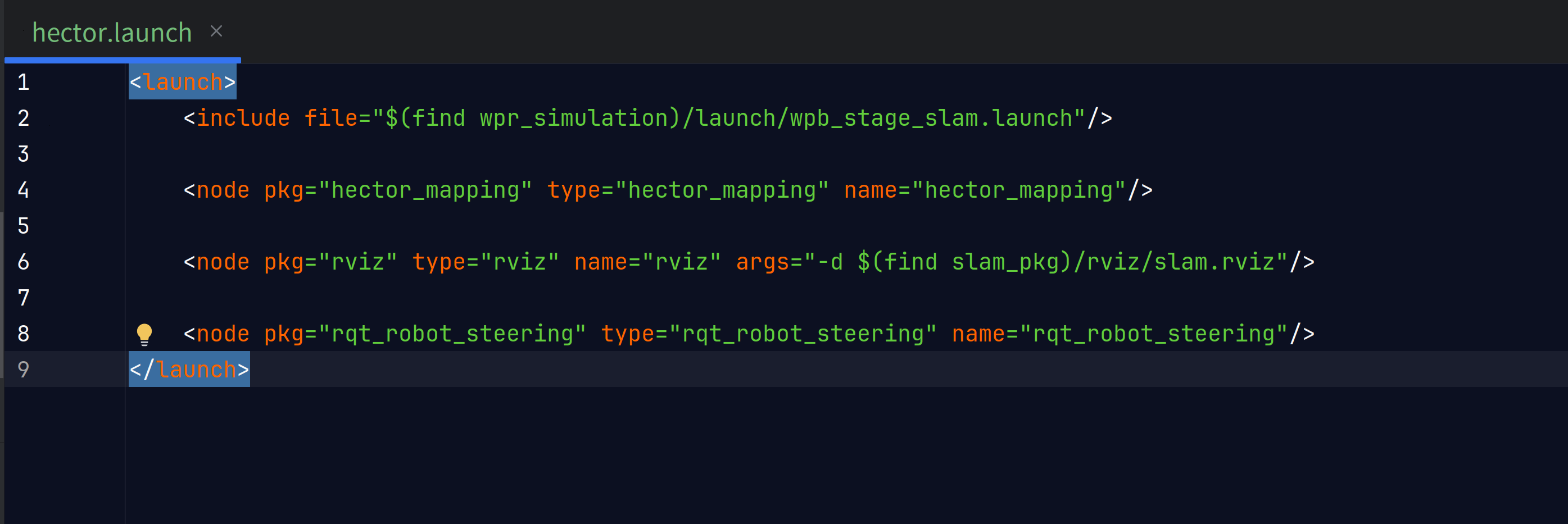

可以在launch中添加参数args ，通过rviz来自动加载rviz的配置。

这样子就算自动配置好launch文件了。

ROS

前言

ros是什么

节点(Node) 与 节点管理器(Node Master)

2.通信模式之一——Topic模式

通信模式之二——Service模式

两者对比

参数(Parameter)

文件系统

ROS命令行工具

回顾第一个小海龟程序

查看系统中的计算图：rqt_graph

rosnode

显示节点列表：rosnode list

查看节点信息：rosnode info

rostopic

显示topic列表：rostopic list

手动发布数据给topic

rosmsg

查看消息数据结构

使用服务通信方式：rosservice

查看服务列表：rosservice list

手动通过服务来进行操作

话题记录和复现：rosbag

创建ros工作空间与功能包

1.What is Workspace(工作空间)

2 .创建工作空间

创建:

编译空代码的工作空间

创建功能包

设置并检查环境变量

发布者Publisher的编程实现

如何实现一个发布者程序：

具体操作如下：

具体程序如下：

订阅者Sub的实现

程序如下

话题消息的定义和使用

Servce模式的编程与使用

程序如下

服务端Sever的编程实现

服务数据srv的使用

创建srv文件

添加功能包依赖

添加编译选项

最后，编译并运行

参数的使用与编程

简介

创建pkg

rosparam使用

利用程序来使用参数

launch文件的使用

Ros机器人运动控制

安装机器人仿真环境

创建pkg，编写程序实现基本的运动控制

激光雷达

TOF激光雷达

Rviz

操作：

Tips

Ros中激光雷达的消息包格式

用c++实现获取激光雷达

实现简单的避障控制

Ros中IMU的使用

Imu Message

C++实现imu数据获取

实现与运动控制的结合

栅格地图

Ros栅格地图消息的数据结构

C++编写节点

SLAM

Slam的原理

Ros中通过c++实现Slam

launch文件使用

chonqin

节点(Node) 与节点管理器(Node Master)
